SN74HC27DBR参数规格_中文资料_数据手册PDF

SN74HC27DBR概述

三路3输入正或非门 TRIPLE 3-INPUT POSITIVE-NOR GATES

NOR Gate IC 3 Channel 14-SSOP

立创商城:
SN74HC27DBR

德州仪器TI:
3-ch, 3-input, 2-V to 6-V NOR gates

得捷:
IC GATE NOR 3CH 3-INP 14SSOP

艾睿:
NOR Gate 3-Element 3-IN CMOS 14-Pin SSOP T/R

安富利:
NOR Gate 3-Element 3-IN CMOS 14-Pin SSOP T/R

Chip1Stop:
NOR Gate 3-Element 3-IN CMOS 14-Pin SSOP T/R

Verical:
NOR Gate 3-Element 3-IN CMOS 14-Pin SSOP T/R

Win Source:
IC GATE NOR 3CH 3-INP 14-SSOP

SN74HC27DBR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 1

输出电流 5.20 mA

电路数 3

位数 3

传送延迟时间 20.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 3

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SSOP-14

外形尺寸

封装 SSOP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

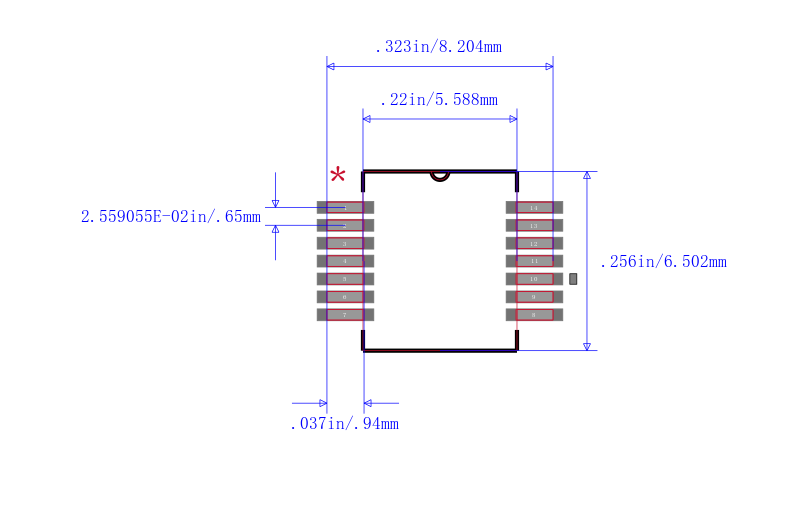

SN74HC27DBR引脚图与封装图

在线购买SN74HC27DBR

型号： SN74HC27DBR

制造商： TI 德州仪器

描述：三路3输入正或非门 TRIPLE 3-INPUT POSITIVE-NOR GATES

立即咨询

替代型号SN74HC27DBR

型号/品牌	代替类型	替代型号对比
SN74HC27DBR TI 德州仪器	当前型号	当前型号
SN74HC27DBRE4 德州仪器	完全替代	SN74HC27DBR和SN74HC27DBRE4的区别
SN74HC27D 德州仪器	类似代替	SN74HC27DBR和SN74HC27D的区别
CD74HC27M 德州仪器	类似代替	SN74HC27DBR和CD74HC27M的区别
