SN74LVC1G11DCKRE4参数规格_中文资料_数据手册PDF

SN74LVC1G11DCKRE4概述

单3输入正与门 SINGLE 3-INPUT POSITIVE-AND GATE

AND Gate IC 1 Channel SC-70-6

得捷:
IC GATE AND 1CH 3-INP SC70-6

贸泽:
逻辑门 SNGL 3 Input Pos AND Gate

艾睿:
AND Gate 1-Element 3-IN CMOS 6-Pin SC-70 T/R

Chip1Stop:
AND Gate 1-Element 3-IN CMOS 6-Pin SC-70 T/R

Verical:
AND Gate 1-Element 3-IN CMOS 6-Pin SC-70 T/R

Win Source:
IC GATE AND 1CH 3-INP SC70-6 / AND Gate IC 1 Channel SC-70-6

SN74LVC1G11DCKRE4中文资料参数规格

技术参数

电源电压DC 1.65V ~ 5.50V

输出接口数 1

电路数 1

位数 1

传送延迟时间 3.50 ns

电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V

逻辑门个数 1

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

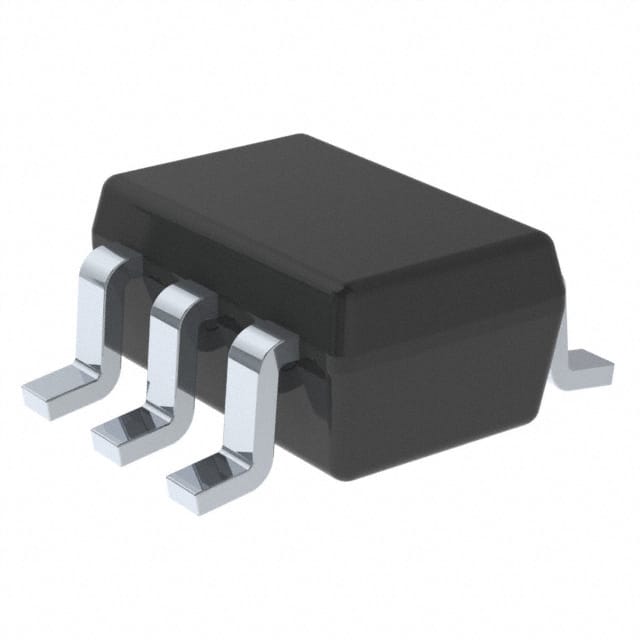

SN74LVC1G11DCKRE4引脚图与封装图

在线购买SN74LVC1G11DCKRE4

型号： SN74LVC1G11DCKRE4

制造商： TI 德州仪器

描述：单3输入正与门 SINGLE 3-INPUT POSITIVE-AND GATE

立即咨询

替代型号SN74LVC1G11DCKRE4

型号/品牌	代替类型	替代型号对比
SN74LVC1G11DCKRE4 TI 德州仪器	当前型号	当前型号
SN74LVC1G11DCKRG4 德州仪器	完全替代	SN74LVC1G11DCKRE4和SN74LVC1G11DCKRG4的区别
SN74LVC1G11DBVRE4 德州仪器	完全替代	SN74LVC1G11DCKRE4和SN74LVC1G11DBVRE4的区别
SN74LVC1G11DBVR 德州仪器	类似代替	SN74LVC1G11DCKRE4和SN74LVC1G11DBVR的区别
