SN74LV08ADGVR概述

四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES

description/ordering information

These quadruple 2-input positive-AND gates are designed for 2-V to 5.5-V VCC operation. The ’LV08A devices perform the Boolean function Y = A • B or Y = A + B in positive logic.

These devices are fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the  outputs, preventing damaging current backflow through the devices when they are powered down.

• 2-V to 5.5-V VCC Operation

• Max tpd of 7 ns at 5 V

• Typical VOLP Output Ground Bounce

   <0.8 V at VCC = 3.3 V, TA = 25°C

• Typical VOHV Output VOH Undershoot

   >2.3 V at VCC = 3.3 V, TA = 25°C

• Support Mixed-Mode Voltage Operation on All Ports

• Ioff Supports Partial-Power-Down Mode Operation

• Latch-Up Performance Exceeds 250 mA Per JESD 17

• ESD Protection Exceeds JESD 22

   − 2000-V Human-Body Model A114-A

   − 200-V Machine Model A115-A

   − 1000-V Charged-Device Model C101

SN74LV08ADGVR中文资料参数规格
技术参数

电源电压DC 2.00V ~ 5.50V

输出接口数 1

输出电流 12 mA

电路数 4

位数 4

传送延迟时间 20.0 ns

电压波节 5.00 V, 3.30 V, 2.50 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TVSOP-14

外形尺寸

封装 TVSOP-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN74LV08ADGVR引脚图与封装图
SN74LV08ADGVR引脚图
SN74LV08ADGVR封装图

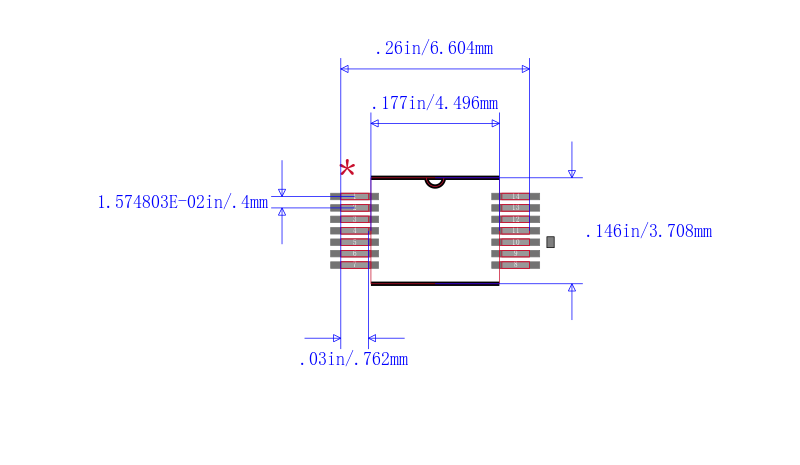

SN74LV08ADGVR封装焊盘图
在线购买SN74LV08ADGVR
型号: SN74LV08ADGVR
制造商: TI 德州仪器
描述:四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES
替代型号SN74LV08ADGVR
型号/品牌 代替类型 替代型号对比

SN74LV08ADGVR

TI 德州仪器

当前型号

当前型号

MC74LVX08DTR2

安森美

功能相似

SN74LV08ADGVR和MC74LVX08DTR2的区别
