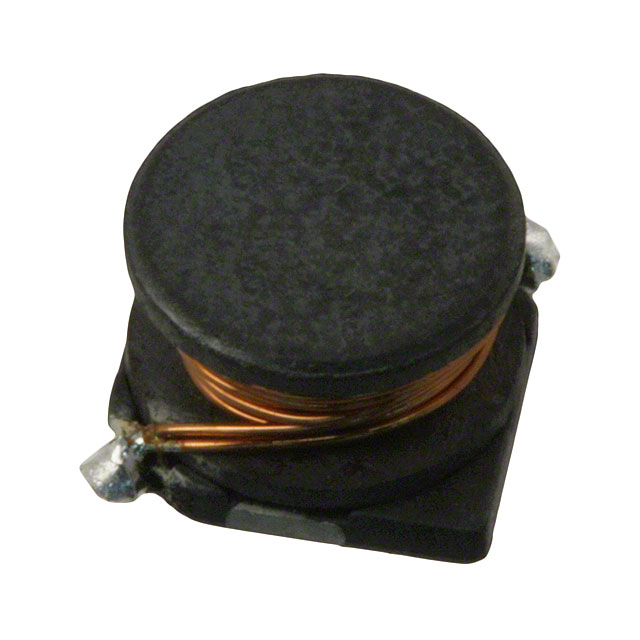

SDR7045-220M图片1
SDR7045-220M图片2
SDR7045-220M图片3
SDR7045-220M图片4
SDR7045-220M图片5
SDR7045-220M图片6
SDR7045-220M概述

BOURNS  SDR7045-220M  表面贴装功率电感器, SDR7045系列, 22 µH, ± 20%, 非屏蔽, 0.125 ohm, 1.4 A

22µH Unshielded Wirewound Inductor 1.4A 125mOhm Max Nonstandard


得捷:
FIXED IND 22UH 1.4A 125 MOHM SMD


e络盟:
功率电感SMD, 22 µH, 1.4 A, 非屏蔽, 1.62 A, SDR7045系列, 7mm x 7mm x 4.5mm


艾睿:
Inductor Power Wirewound 22uH 20% 100KHz 26Q-Factor Ferrite 1.4A 125mOhm DCR T/R


安富利:
Ind Power Wirewound 22uH 20% 100KHz 26Q-Factor Ferrite 1.4A T/R


Verical:
Inductor Power Wirewound 22uH 20% 100KHz 26Q-Factor Ferrite 1.4A 0.125Ohm DCR T/R


Newark:
# BOURNS  SDR7045-220M  Surface Mount Power Inductor, SDR7045 Series, 22 H, 20%, Unshielded, 0.125 ohm, 1.4 A


SDR7045-220M中文资料参数规格
技术参数

额定电流 1.4 A

电感 22 µH

自谐频率 18 MHz

Q值 26.0

电感公差 ±20 %

测试频率 100 kHz

电阻DC) 0.125 Ω

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 0.125 Ω

封装参数

引脚数 2

封装 7mm x 7mm x 4.5mm

外形尺寸

高度 4.8 mm

封装 7mm x 7mm x 4.5mm

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

数据手册

SDR7045-220M引脚图与封装图
SDR7045-220M引脚图

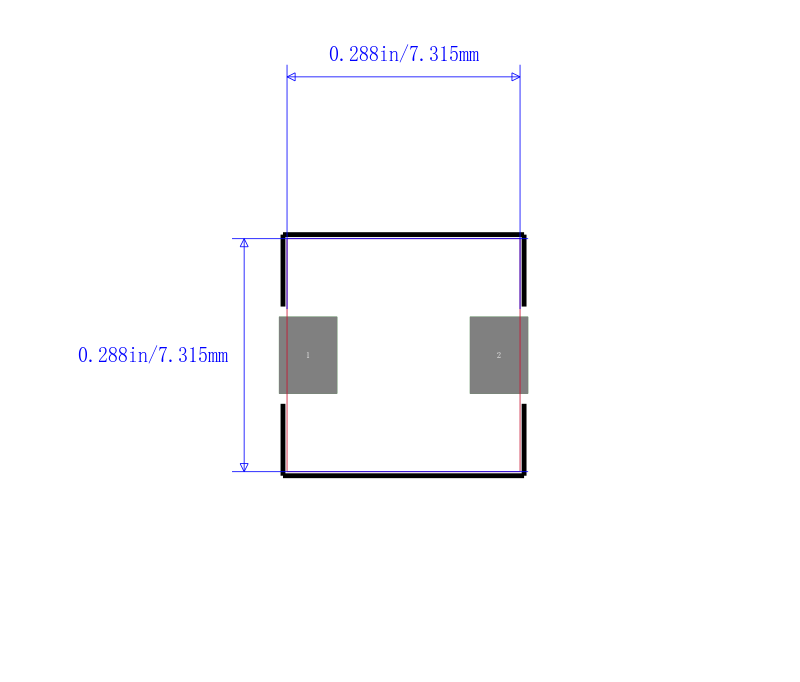

SDR7045-220M封装图
SDR7045-220M封装焊盘图
