74LV 系列，Texas Instruments低电压 CMOS 逻辑 工作电压：2 － 5.5 兼容性：输入 LVTTL/TTL、输出 LVCMOS ### 74LV 系列
74LV 系列，Texas Instruments
低电压 CMOS 逻辑
工作电压：2 － 5.5
兼容性：输入 LVTTL/TTL、输出 LVCMOS
欧时:

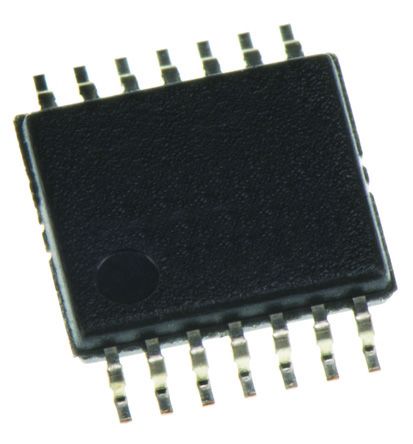

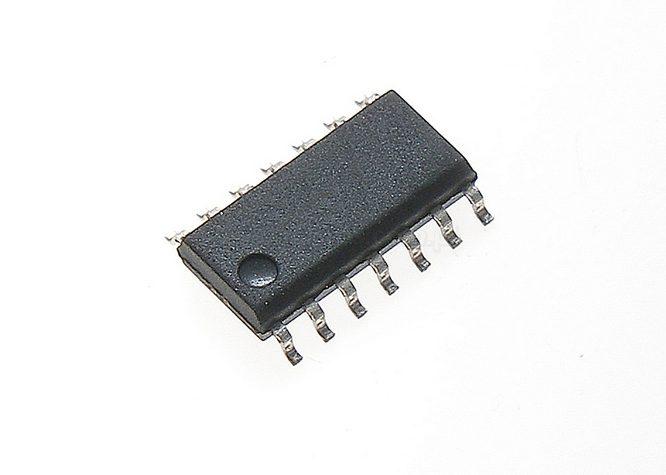

Texas Instruments SN74LV00ANSR 4个 2输入 NAND 逻辑门, 12mA, 2 → 5.5 V电源, 14引脚 SOP封装
得捷:
IC GATE NAND 4CH 2-INP 14SOP
立创商城:
SN74LV00ANSR
德州仪器TI:
4-ch, 2-input, 2-V to 5.5-V NAND gates
艾睿:
NAND Gate 4-Element 2-IN CMOS 14-Pin SOP T/R
Verical:
NAND Gate 4-Element 2-IN CMOS Automotive 14-Pin SOP T/R
DeviceMart:
IC QUAD 2-IN POS-NAND GATE 14SOP
Win Source:
IC GATE NAND 4CH 2-INP 14-SO
电源电压DC 2.00V ~ 5.50V
输出接口数 1
输出电流 12 mA
电路数 4
位数 4
传送延迟时间 20.0 ns
电压波节 5.00 V, 3.30 V, 2.50 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14
封装 SOP-14
长度 10.3 mm
宽度 5.3 mm
高度 1.95 mm
封装 SOP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LV00ANSR TI 德州仪器 | 当前型号 | 当前型号 |
SN74LV00ANS 德州仪器 | 完全替代 | SN74LV00ANSR和SN74LV00ANS的区别 |
SN74LV00ANSRG4 德州仪器 | 类似代替 | SN74LV00ANSR和SN74LV00ANSRG4的区别 |
HD74LV00AFPEL 瑞萨电子 | 功能相似 | SN74LV00ANSR和HD74LV00AFPEL的区别 |
