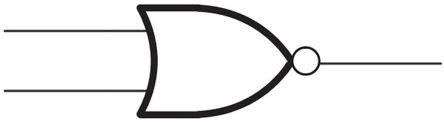

TEXAS INSTRUMENTS SN74HCT02PW 或非门, HCT系列, 4门, 2输入, 4 mA, 4.5V至5.5V, TSSOP-14
74HCT 系列逻辑门,
德州仪器的 74HCT 系列 CMOS 逻辑 IC 的标准逻辑门系列。 输入的的 74HCT 系列与 74LSTTL 兼容,且产品使用硅门 CMOS 技术,以实现与 LSTTL 系列类似的工作速度,但带有低功耗的标准 CMOS 集成电路。
高速 CMOS 逻辑
工作电压 4.5 至 5.5 V
兼容性:输入 TTL、输出 CMOS
### 74HCT 系列
得捷:
IC GATE NOR 4CH 2-INP 14TSSOP
立创商城:
SN74HCT02PW
德州仪器TI:
4-ch, 2-input, 4.5-V to 5.5-V NOR gates with TTL-compatible CMOS inputs
欧时:
### 74HCT 系列逻辑门,德州仪器德州仪器的 74HCT 系列 CMOS 逻辑 IC 的标准逻辑门系列。 输入的的 74HCT 系列与 74LSTTL 兼容,且产品使用硅门 CMOS 技术,以实现与 LSTTL 系列类似的工作速度,但带有低功耗的标准 CMOS 集成电路。### 74HCT 系列
e络盟:
或非门, 74HCT02, 2输入, 4mA, 4.5V至5.5V, TSSOP-14
艾睿:
Thanks to Texas Instruments and their SN74HCT02PW logic gates, you can simplify your circuit down to a fundamental level. This gate has a minimum operating temperature of -40 °C and a maximum of 85 °C. This device comes in tube packaging. This device has a typical operating supply voltage of 5 V. Its minimum operating supply voltage of 4.5 V, while its maximum is 5.5 V.
安富利:
NOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP Tube
Chip1Stop:
NOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP Tube
TME:
IC: digital; NOR; Channels:4; Inputs:2; SMD; TSSOP14; Series: HCT
Verical:
NOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP Tube
Newark:
# TEXAS INSTRUMENTS SN74HCT02PW LOGIC, GATE POS-NOR QUAD 2IN, 14TSSOP
DeviceMart:
IC GATE POS-NOR QUAD 2IN 14TSSOP
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 4 mA
电路数 4
针脚数 14
位数 4
传送延迟时间 22.0 ns
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Each
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74HCT02PW TI 德州仪器 | 当前型号 | 当前型号 |
SN74HCT02PWR 德州仪器 | 完全替代 | SN74HCT02PW和SN74HCT02PWR的区别 |
SN74HCT02PWT 德州仪器 | 完全替代 | SN74HCT02PW和SN74HCT02PWT的区别 |
SN74HCT02PWG4 德州仪器 | 类似代替 | SN74HCT02PW和SN74HCT02PWG4的区别 |
