SN74AUC1G08DRLRG4参数规格_中文资料_数据手册PDF

SN74AUC1G08DRLRG4概述

单路2输入正与门 SINGLE 2-INPUT POSITIVE-AND GATE

AND Gate IC 1 Channel SOT-5

得捷:
IC GATE AND 1CH 2-INP SOT5

艾睿:
AND Gate 1-Element 2-IN CMOS 5-Pin SOT-553 T/R

安富利:
AND Gate 1-Element 2-IN CMOS 5-Pin SOT T/R

Chip1Stop:
AND Gate 1-Element 2-IN CMOS 5-Pin SOT-553 T/R

Verical:
AND Gate 1-Element 2-IN CMOS 5-Pin SOT-553 T/R

SN74AUC1G08DRLRG4中文资料参数规格

技术参数

电源电压DC 800mV ~ 2.70V

输出接口数 1

输出电流 9.00 mA

电路数 1

位数 1

传送延迟时间 2.00 ns

电压波节 800 mV, 1.20 V, 1.50 V, 1.80 V, 2.50 V

逻辑门个数 1

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 0.8V ~ 2.7V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-553

外形尺寸

封装 SOT-553

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

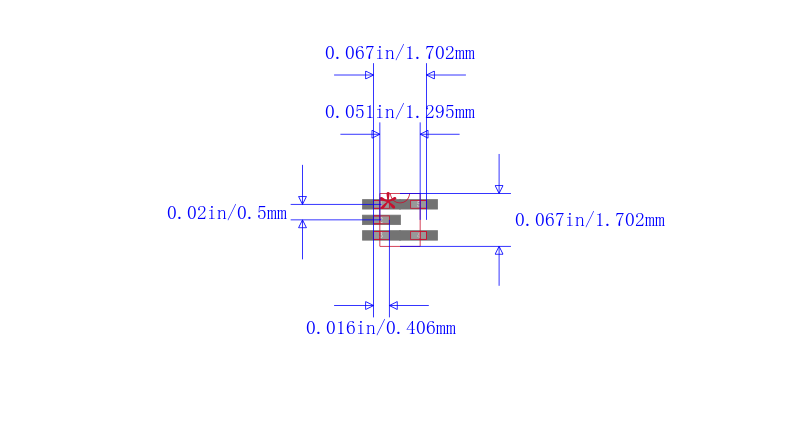

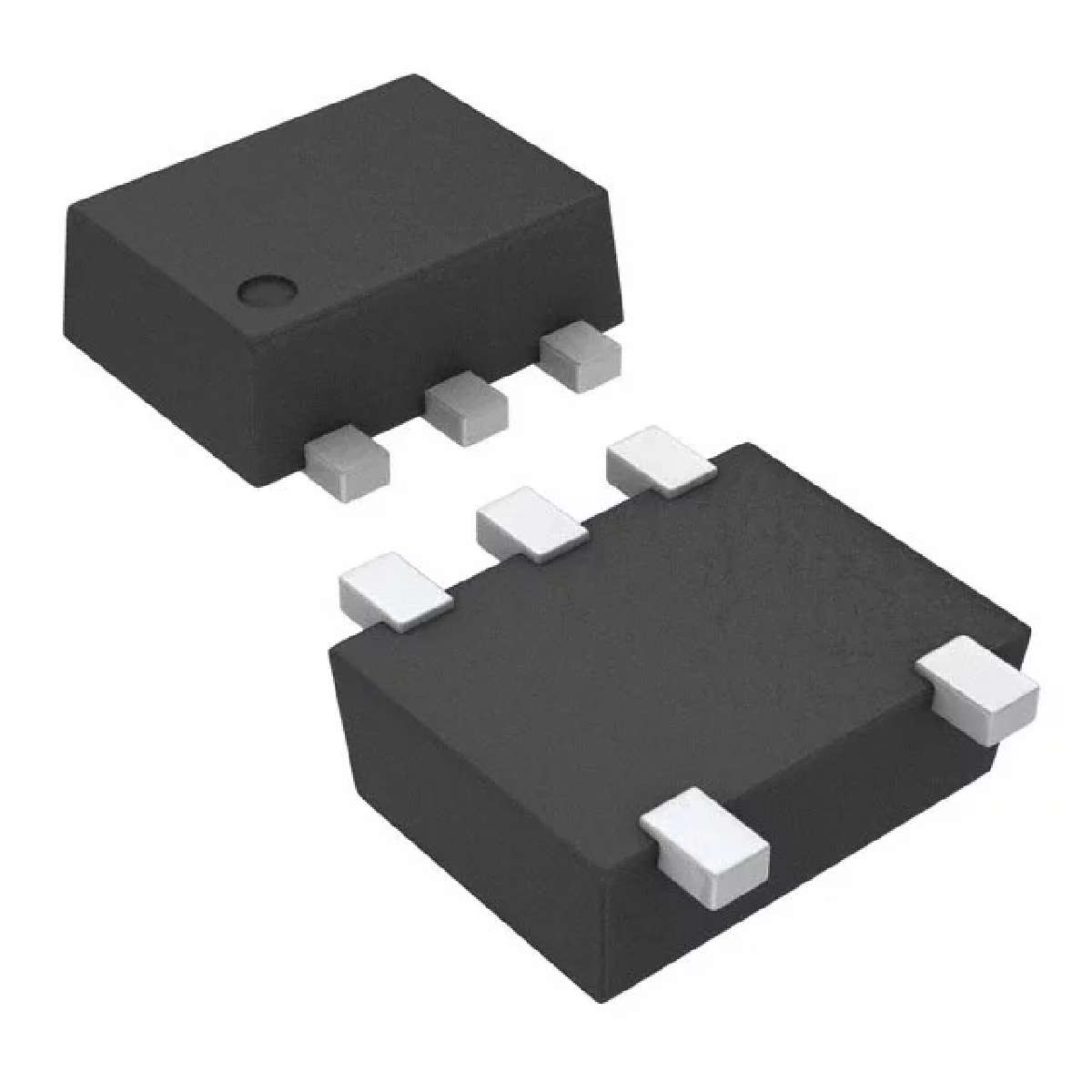

SN74AUC1G08DRLRG4引脚图与封装图

在线购买SN74AUC1G08DRLRG4

型号： SN74AUC1G08DRLRG4

描述：单路2输入正与门 SINGLE 2-INPUT POSITIVE-AND GATE

替代型号SN74AUC1G08DRLRG4

型号/品牌	代替类型	替代型号对比
SN74AUC1G08DRLRG4 TI 德州仪器	当前型号	当前型号
SN74AUC1G08DRLR 德州仪器	完全替代	SN74AUC1G08DRLRG4和SN74AUC1G08DRLR的区别
NL17SV08XV5T2G 安森美	功能相似	SN74AUC1G08DRLRG4和NL17SV08XV5T2G的区别
NL17SV08XV5T2 安森美	功能相似	SN74AUC1G08DRLRG4和NL17SV08XV5T2的区别
