SN74HCT02APWR概述

逻辑门 Quadruple 2-Input Pos-NOR Gates

NOR Gate IC 4 Channel 14-TSSOP


得捷:
IC GATE NOR 4CH 2-INP 14TSSOP


立创商城:
SN74HCT02APWR


德州仪器TI:
Quadruple 2-Input Positive-NOR Gates


贸泽:
逻辑门 Quadruple 2-Input Pos-NOR Gates


艾睿:
NOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R


安富利:
NOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R


Chip1Stop:
NOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R


Verical:
NOR Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R


SN74HCT02APWR中文资料参数规格
技术参数

输出接口数 1

电路数 4

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74HCT02APWR引脚图与封装图
SN74HCT02APWR引脚图

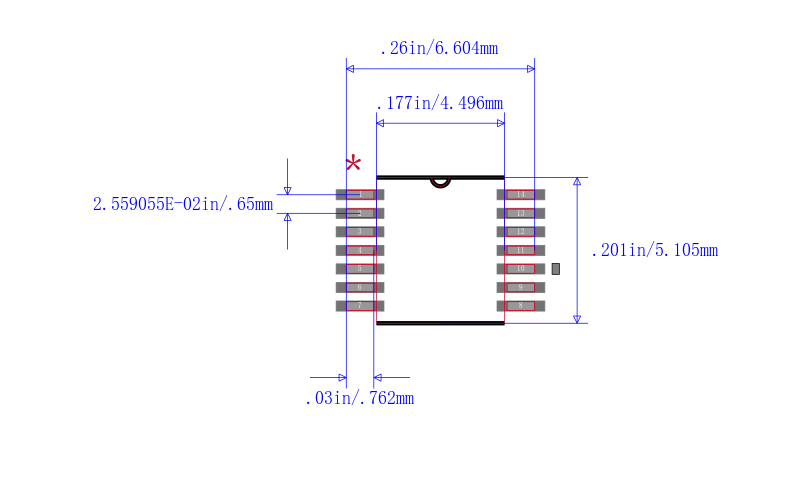

SN74HCT02APWR封装图

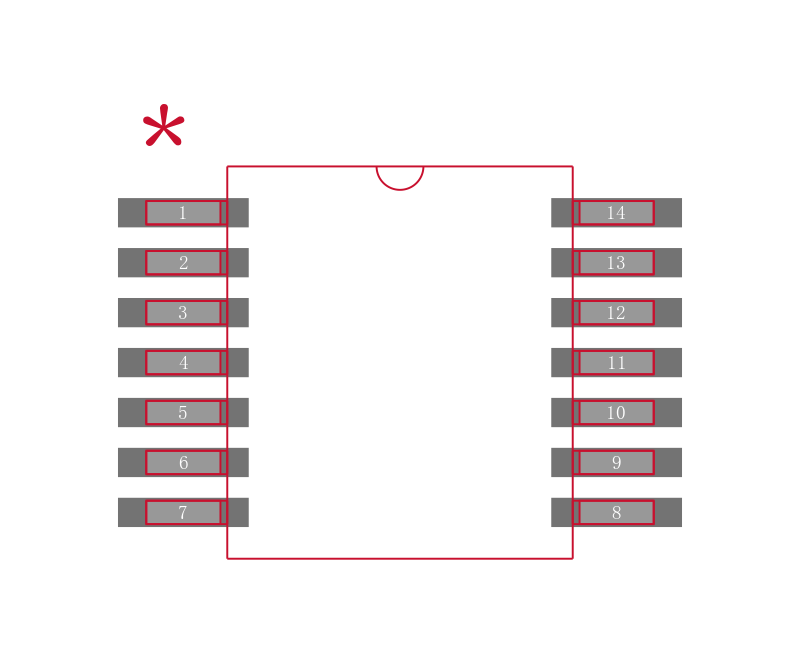

SN74HCT02APWR封装焊盘图
在线购买SN74HCT02APWR
型号: SN74HCT02APWR
制造商: TI 德州仪器
描述:逻辑门 Quadruple 2-Input Pos-NOR Gates
替代型号SN74HCT02APWR
型号/品牌 代替类型 替代型号对比

SN74HCT02APWR

TI 德州仪器

当前型号

当前型号

74HCT02PW,118

恩智浦

功能相似

SN74HCT02APWR和74HCT02PW,118的区别
