六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS
Convert an analog input signal to a digital output signal with this inverting Schmitt trigger by Texas Instruments. With a Schmitt trigger output, this is power management at its best. This inverting Schmitt trigger has an operating temperature range of -40 °C to 125 °C. This component will be shipped in tape and reel packaging for effective mounting and safe delivery. This device has a typical operating supply voltage of 2.5|3.3|5 V. Its minimum operating supply voltage of 2 V, while its maximum is 5.5 V.
电源电压DC 2.00V ~ 5.50V
输出电流 8 mA
电路数 6
位数 6
传送延迟时间 12.0 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 6
输出电流驱动 -1.00 mA
输入数 6
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount

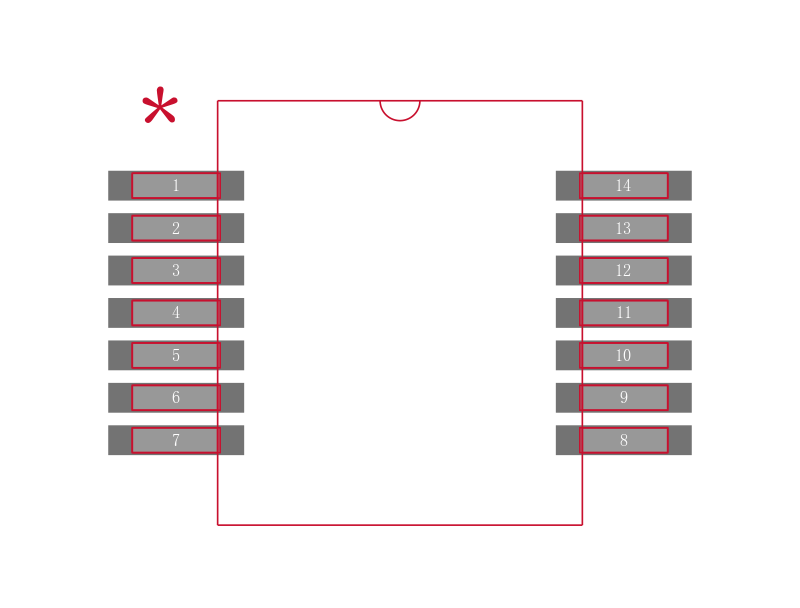

引脚数 14

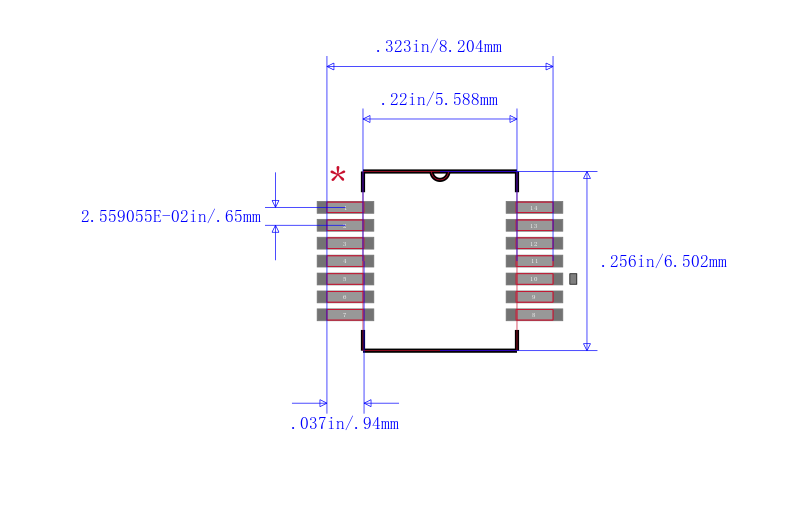

封装 SSOP-14
封装 SSOP-14
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74AHC14DBR TI 德州仪器 | 当前型号 | 当前型号 |
SN74AHC14DBLE 德州仪器 | 完全替代 | SN74AHC14DBR和SN74AHC14DBLE的区别 |
SN74AHC14DBRE4 德州仪器 | 类似代替 | SN74AHC14DBR和SN74AHC14DBRE4的区别 |
SN74AHC14DBRG4 德州仪器 | 类似代替 | SN74AHC14DBR和SN74AHC14DBRG4的区别 |
