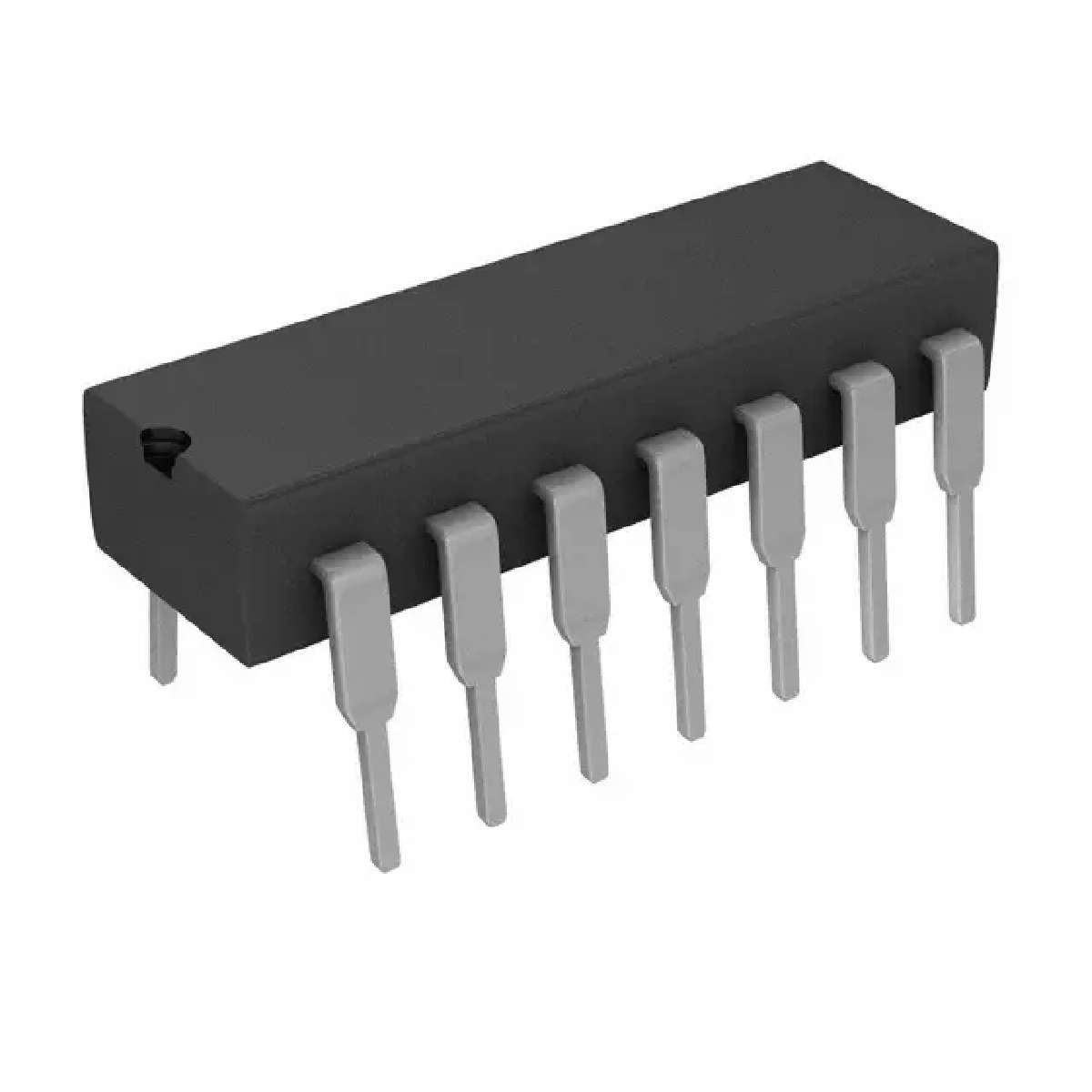

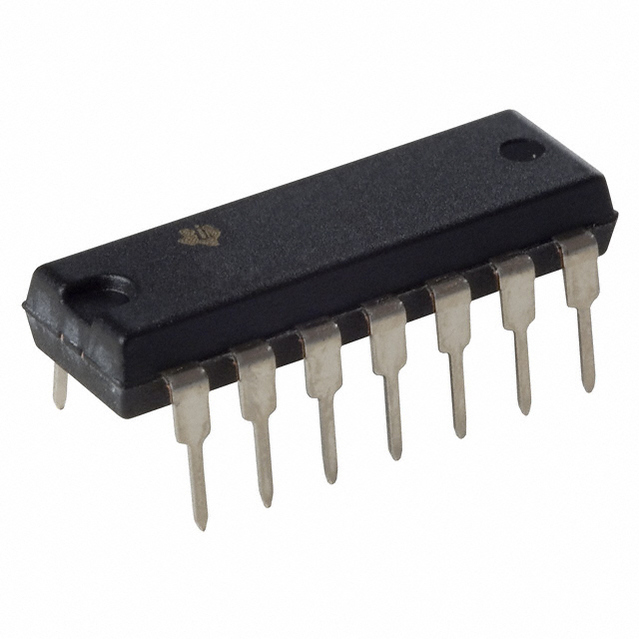

SN74HC20NE4概述

74HC 系列逻辑门,Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列标准逻辑门。 74HC 系列使用硅门 CMOS 技术,以实现类似于 LSTTL 系列的工作速度,但具有标准 CMOS 集成电路的低功耗。### 74HC 系列

description/ordering information

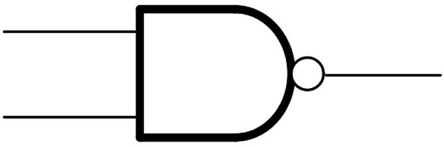

The ’HC20 devices contain two independent 4-input NAND gates. They perform the Boolean function

Y = A •B•C •D or Y = A+ B+ C+ D in positive logic.

Wide Operating Voltage Range of 2 V to 6 V

Outputs Can Drive Up To 10 LSTTL Loads

Low Power Consumption, 20-µA Max ICC

Typical tpd = 11 ns

±4-mA Output Drive at 5 V

Low Input Current of 1 µA Max


欧时:

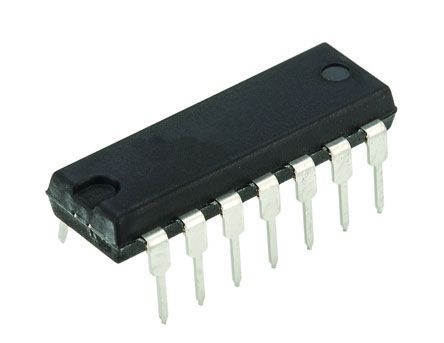

Texas Instruments SN74HC20NE4 2个 4输入 NAND 逻辑门, 5.2mA, 2 → 6 V电源, 14引脚 PDIP封装


得捷:
IC GATE NAND 2CH 4-INP 14-DIP


贸泽:
Logic Gates Dual 4-input Positive-NAND gates


艾睿:
NAND Gate 2-Element 4-IN CMOS 14-Pin PDIP Tube


安富利:
NAND Gate 2-Element 4-IN CMOS 14-Pin PDIP Tube


Verical:
NAND Gate 2-Element 4-IN CMOS 14-Pin PDIP Tube


SN74HC20NE4中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 1

输出电流 5.20 mA

电路数 2

位数 2

传送延迟时间 24.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 2

输出电流驱动 -1.00 mA

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.3 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74HC20NE4引脚图与封装图

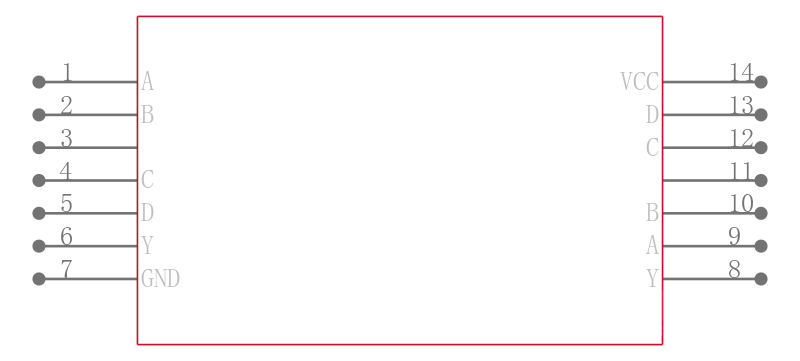

SN74HC20NE4引脚图

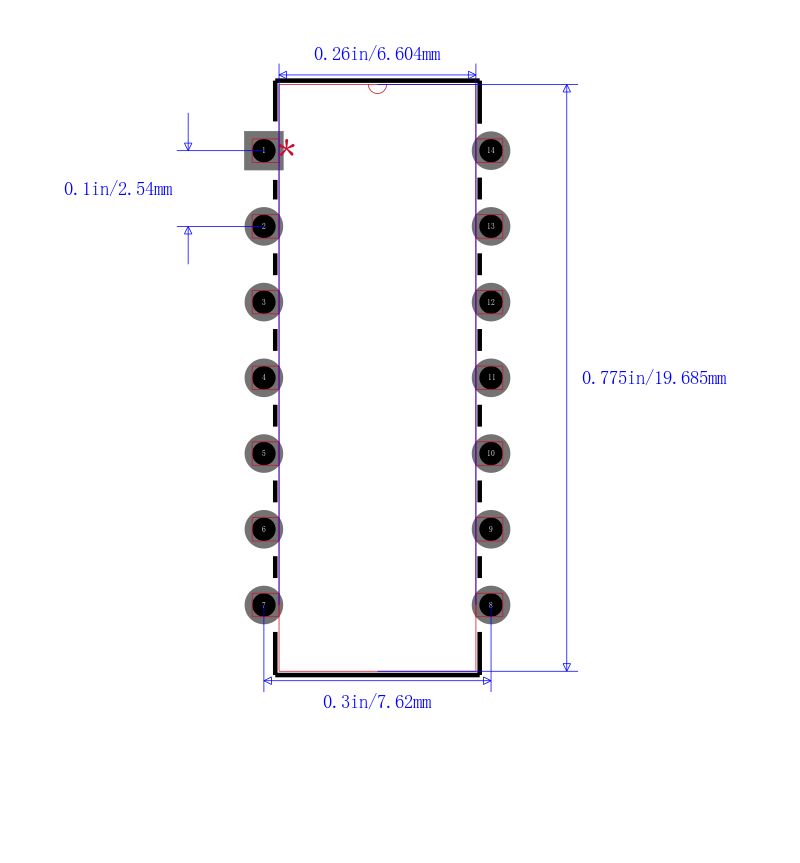

SN74HC20NE4封装图

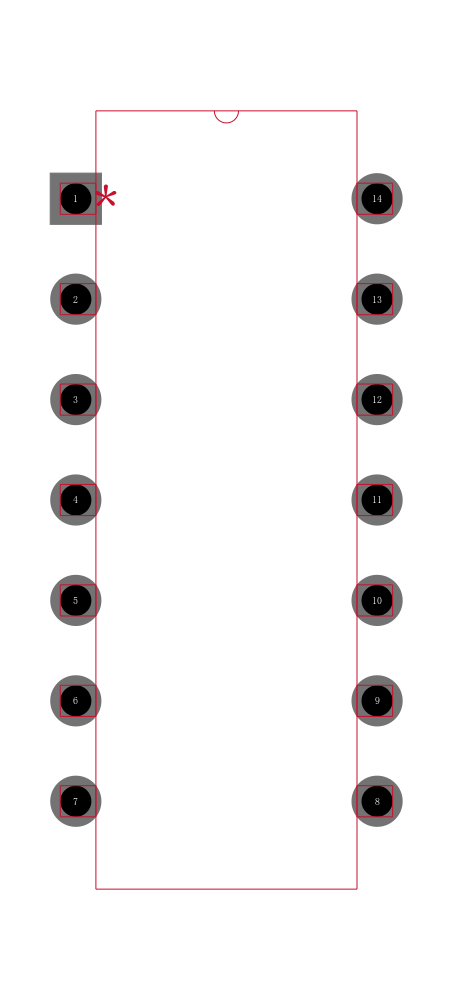

SN74HC20NE4封装焊盘图
在线购买SN74HC20NE4
型号: SN74HC20NE4
制造商: TI 德州仪器
描述:74HC 系列逻辑门,Texas Instruments Texas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列标准逻辑门。 74HC 系列使用硅门 CMOS 技术,以实现类似于 LSTTL 系列的工作速度,但具有标准 CMOS 集成电路的低功耗。 ### 74HC 系列
替代型号SN74HC20NE4
型号/品牌 代替类型 替代型号对比

SN74HC20NE4

TI 德州仪器

当前型号

当前型号

SN74HC20D

德州仪器

类似代替

SN74HC20NE4和SN74HC20D的区别

SN74HC20N

德州仪器

类似代替

SN74HC20NE4和SN74HC20N的区别

SN74HC20DR

德州仪器

类似代替

SN74HC20NE4和SN74HC20DR的区别
