SN74AC08DRG4概述

四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES

AND Gate IC 4 Channel 14-SOIC

得捷:
IC GATE AND 4CH 2-INP 14SOIC

贸泽:
逻辑门 Quadruple 2-Input Positive-AND Gates

艾睿:
AND Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R

安富利:
AND Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R

Verical:
AND Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R

SN74AC08DRG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 1

输出电流 24.0 mA

电路数 4

位数 4

传送延迟时间 10.0 ns

电压波节 5.00 V, 3.30 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74AC08DRG4引脚图与封装图

SN74AC08DRG4引脚图

SN74AC08DRG4封装图

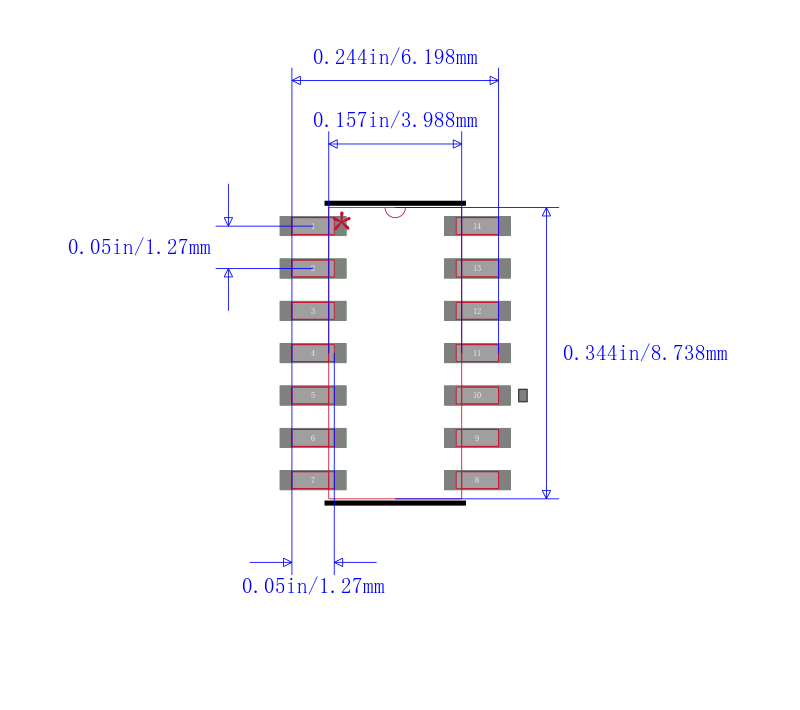

SN74AC08DRG4封装焊盘图

在线购买SN74AC08DRG4

型号： SN74AC08DRG4

制造商： TI 德州仪器

描述：四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES

替代型号SN74AC08DRG4

型号/品牌	代替类型	替代型号对比
SN74AC08DRG4 TI 德州仪器	当前型号	当前型号
SN74AC08DE4 德州仪器	完全替代	SN74AC08DRG4和SN74AC08DE4的区别
SN74AC08DG4 德州仪器	完全替代	SN74AC08DRG4和SN74AC08DG4的区别
SN74AC08DR 德州仪器	类似代替	SN74AC08DRG4和SN74AC08DR的区别
