SN74LVC1G00IDCKREP参数规格_中文资料_数据手册PDF

SN74LVC1G00IDCKREP概述

单路2输入正与非门 SINGLE 2-INPUT POSITIVE-NAND GATE

与非门 IC 通道 - SC-70-5

得捷:
IC GATE NAND 1CH 2-INP SC70-5

贸泽:
逻辑门 Mil Enhance Sgl 2- Input Pos-NAND Gate

艾睿:
NAND Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R

安富利:
NAND Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R

Verical:
NAND Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R

SN74LVC1G00IDCKREP中文资料参数规格

技术参数

电源电压DC 1.65V ~ 5.50V

输出接口数 1

输出电流 32.0 mA

电路数 1

位数 1

传送延迟时间 4.00 ns

电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V

逻辑门个数 1

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

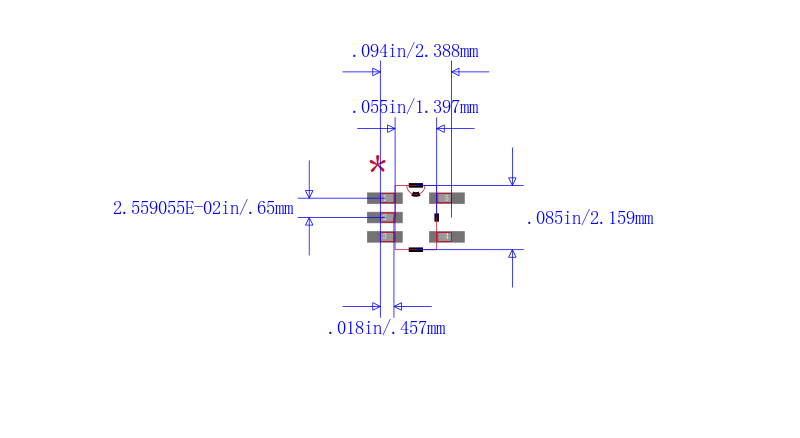

SN74LVC1G00IDCKREP引脚图与封装图

在线购买SN74LVC1G00IDCKREP

型号： SN74LVC1G00IDCKREP

制造商： TI 德州仪器

描述：单路2输入正与非门 SINGLE 2-INPUT POSITIVE-NAND GATE

立即咨询

替代型号SN74LVC1G00IDCKREP

型号/品牌	代替类型	替代型号对比
SN74LVC1G00IDCKREP TI 德州仪器	当前型号	当前型号
SN74LVC1G00DCKR 德州仪器	类似代替	SN74LVC1G00IDCKREP和SN74LVC1G00DCKR的区别
SN74LVC1G00DCKT 德州仪器	类似代替	SN74LVC1G00IDCKREP和SN74LVC1G00DCKT的区别
SN74LVC1G00MDCKREP 德州仪器	类似代替	SN74LVC1G00IDCKREP和SN74LVC1G00MDCKREP的区别
