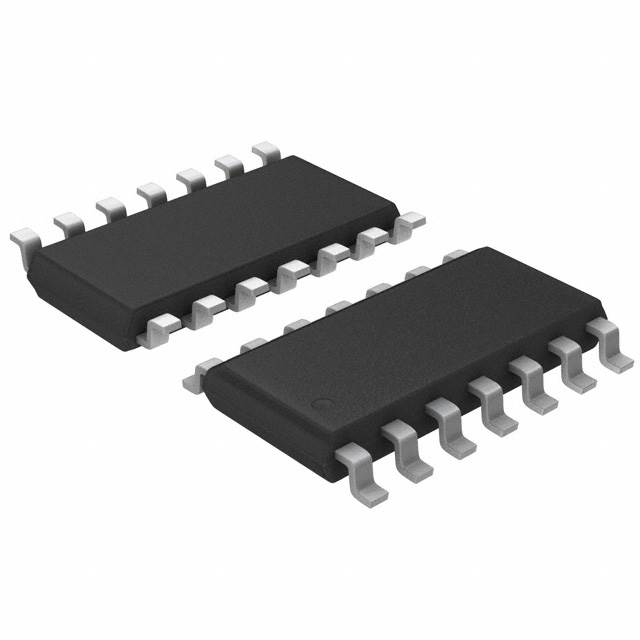

NAND Gate 2Element 4IN CMOS 14Pin SOIC Tube
description/ordering information
The ’HC20 devices contain two independent 4-input NAND gates. They perform the Boolean function
Y = A •B•C •D or Y = A+ B+ C+ D in positive logic.
Wide Operating Voltage Range of 2 V to 6 V
Outputs Can Drive Up To 10 LSTTL Loads
Low Power Consumption, 20-µA Max ICC
Typical tpd = 11 ns
±4-mA Output Drive at 5 V
Low Input Current of 1 µA Max
得捷:
IC GATE NAND 2CH 4-INP 14-SOIC
立创商城:
SN74HC20DG4
贸泽:
Logic Gates Dual 4 Input POS NAND Gates
艾睿:
NAND Gate 2-Element 4-IN CMOS 14-Pin SOIC Tube
Verical:
NAND Gate 2-Element 4-IN CMOS 14-Pin SOIC Tube
电源电压DC 2.00V ~ 6.00V
输出接口数 1
输出电流 5.20 mA
电路数 2
位数 2
传送延迟时间 24.0 ns
电压波节 6.00 V, 5.00 V, 2.00 V
逻辑门个数 2
输出电流驱动 -1.00 mA
输入数 4
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74HC20DG4 TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC20D 德州仪器 | 类似代替 | SN74HC20DG4和SN74HC20D的区别 |
SN74HC20N 德州仪器 | 类似代替 | SN74HC20DG4和SN74HC20N的区别 |
SN74HC20DR 德州仪器 | 类似代替 | SN74HC20DG4和SN74HC20DR的区别 |
