SN74AHCT132DG4参数规格_中文资料_数据手册PDF

SN74AHCT132DG4概述

翻两番正与非门施密特触发器输入 QUADRUPLE POSITIVE-NAND GATES WITH SCHMITT-TRIGGER INPUTS

NAND Gate IC 4 Channel Schmitt Trigger 14-SOIC

得捷:
IC GATE NAND 4CH 2-INP 14SOIC

贸泽:
Logic Gates Quad Pos NAND Gates

艾睿:
NAND Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube

Verical:
NAND Gate 4-Element 2-IN CMOS 14-Pin SOIC Tube

德州仪器TI:
4-ch, 4-input, 4.5-V to 5.5-V NAND gates with Schmitt-Trigger inputs

SN74AHCT132DG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 1

输出电流 8.00 mA

电路数 4

位数 4

传送延迟时间 10.0 ns

电压波节 5.00 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

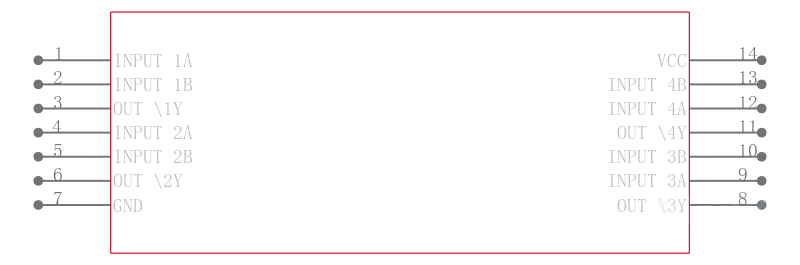

SN74AHCT132DG4引脚图与封装图

在线购买SN74AHCT132DG4

型号： SN74AHCT132DG4

制造商： TI 德州仪器

描述：翻两番正与非门施密特触发器输入 QUADRUPLE POSITIVE-NAND GATES WITH SCHMITT-TRIGGER INPUTS

立即咨询

替代型号SN74AHCT132DG4

型号/品牌	代替类型	替代型号对比
SN74AHCT132DG4 TI 德州仪器	当前型号	当前型号
SN74AHCT132NSR 德州仪器	完全替代	SN74AHCT132DG4和SN74AHCT132NSR的区别
SN74AHCT132DRG4 德州仪器	完全替代	SN74AHCT132DG4和SN74AHCT132DRG4的区别
SN74AHCT132NSRG4 德州仪器	完全替代	SN74AHCT132DG4和SN74AHCT132NSRG4的区别
