SN74HC21DG4参数规格_中文资料_数据手册PDF

SN74HC21DG4概述

双路4输入正与门 DUAL 4-INPUT POSITIVE-AND GATES

与门 IC 2 通道 - 14-SOIC

得捷:
IC GATE AND 2CH 4-INP 14SOIC

立创商城:
SN74HC21DG4

艾睿:
AND Gate 2-Element 4-IN CMOS 14-Pin SOIC Tube

安富利:
AND Gate 2-Element 4-IN CMOS 14-Pin SOIC Tube

Verical:
AND Gate 2-Element 4-IN CMOS 14-Pin SOIC Tube

德州仪器TI:
2-ch, 4-input, 2-V to 6-V AND gates

Win Source:
IC GATE AND 2CH 4-INP 14SOIC / AND Gate IC 2 Channel 14-SOIC

SN74HC21DG4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 1

输出电流 5.20 mA

电路数 2

位数 2

传送延迟时间 140 ns

电压波节 6.00 V, 4.50 V, 2.00 V

逻辑门个数 2

输出电流驱动 -1.00 mA

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

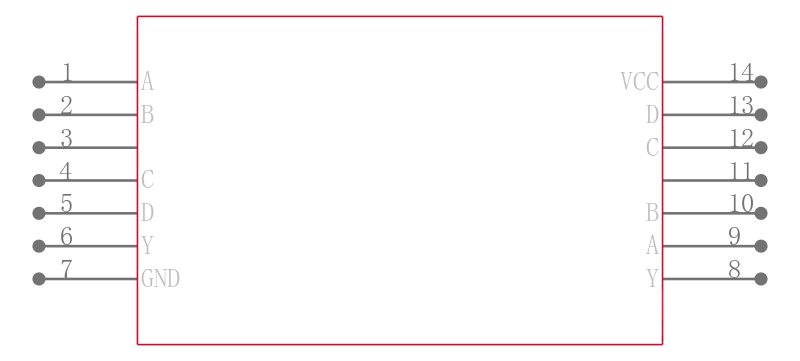

SN74HC21DG4引脚图与封装图

在线购买SN74HC21DG4

型号： SN74HC21DG4

制造商： TI 德州仪器

描述：双路4输入正与门 DUAL 4-INPUT POSITIVE-AND GATES

立即咨询

替代型号SN74HC21DG4

型号/品牌	代替类型	替代型号对比
SN74HC21DG4 TI 德州仪器	当前型号	当前型号
SN74HC21D 德州仪器	类似代替	SN74HC21DG4和SN74HC21D的区别
SN74HC21DR 德州仪器	类似代替	SN74HC21DG4和SN74HC21DR的区别
SN74HC21QDRQ1 德州仪器	类似代替	SN74HC21DG4和SN74HC21QDRQ1的区别
