SDR1006-181KL

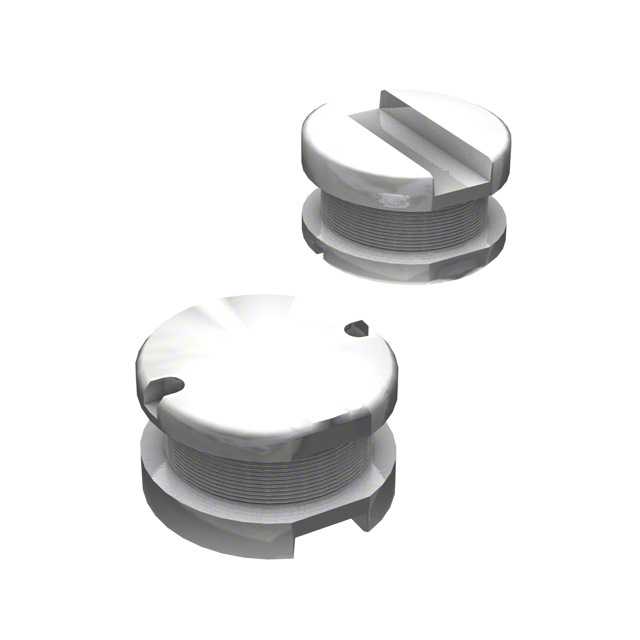

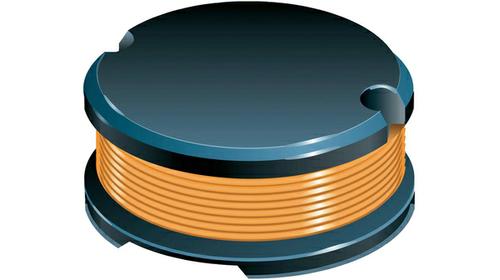

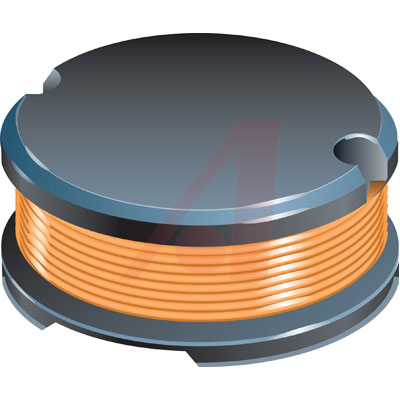

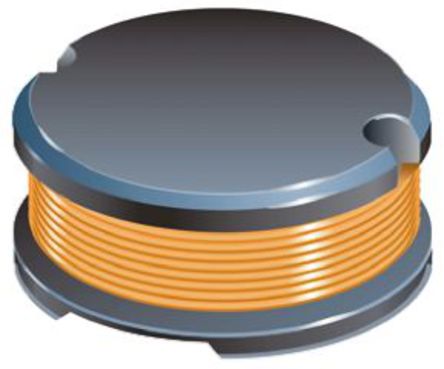

SDR1006-181KL图片1
SDR1006-181KL图片2
SDR1006-181KL图片3
SDR1006-181KL图片4
SDR1006-181KL图片5
SDR1006-181KL图片6
SDR1006-181KL图片7
SDR1006-181KL图片8
SDR1006-181KL图片9
SDR1006-181KL图片10
SDR1006-181KL图片11
SDR1006-181KL图片12
SDR1006-181KL概述

BOURNS  SDR1006-181KL  电感, 180uH, 1.3A, ±10%, 4MHZ

SDR1006 系列线绕扼流圈

提供 E12 系列

小型设计,最大直径仅 9.8mm

符合 RoHs

应用于直流/直流转换器的输入/输出以及电源


得捷:
FIXED IND 180UH 720MA 630MOHM SM


欧时:
### SDR1006 系列线绕扼流圈提供 E12 系列 小型设计,最大直径仅 9.8mm 符合 RoHs 应用于直流/直流转换器的输入/输出以及电源 ### Bourns 非标准表面安装电感器(扼流圈)


贸泽:
Fixed Inductors 180uH 10% SMD 1006


e络盟:
功率电感SMD, 180 µH, 720 mA, 非屏蔽, 1.3 A, SDR1006 Series, 9.8mm x 9.8mm x 5.8mm


艾睿:
This power SDR1006-181KL surface mount inductor from Bourns is ideal for applications where space is a major influence of circuit design. This SMD inductor has a minimum operating temperature of -40 °C and a maximum of 125 °C. This product will be shipped in tape and reel packaging to allow for quick mounting and safe delivery. It has a tolerance of 10%. Its test frequency is 1K Hz, while its minimum self-resonant frequency is 4M Hz. It has an inductance of 180u H. This product is 5.8 mm tall with a diameter of 9.8 mm. This SMD inductor has a maximum DC current of 720m A with a maximum resistance of 630m Ohm. This device is made with wirewound technology.


Allied Electronics:
Inductor; Power; Non-Shielded; Wirewound; 180uH; 10%; 0.72A


安富利:
Ind Power Wirewound 180uH 10% 1KHz 12Q-Factor Ferrite 720mA T/R


Chip1Stop:
Ind Power Wirewound 180uH 10% 1KHz 12Q-Factor Ferrite 720mA T/R


Verical:
Inductor Power Unshielded Wirewound 180uH 10% 1KHz 12Q-Factor Ferrite 0.72A 0.63Ohm DCR T/R


Newark:
# BOURNS  SDR1006-181KL  Surface Mount Power Inductor, SDR1006 Series, 180 µH, 720 mA, 1.3 A, Unshielded, 0.63 ohm


Online Components:
Inductor Power Wirewound 180uH 10% 1KHz 12Q-Factor Ferrite 720mA 630mOhm DCR T/R


Electro Sonic:
Inductor Power Wirewound 180uH 10% 1KHz 12Q-Factor Ferrite 720mA 630mOhm DCR T/R


SDR1006-181KL中文资料参数规格
技术参数

额定电流 720 mA

容差 ±10 %

电感 180 µH

自谐频率 4 MHz

Q值 12.0

电感公差 ±10 %

测试频率 1 kHz

电阻DC) 0.63 Ω

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 0.63 Ω

封装参数

安装方式 Surface Mount

封装 1006

外形尺寸

长度 9.8 mm

高度 5.8 mm

封装 1006

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

HTS代码 8504508000

数据手册

SDR1006-181KL引脚图与封装图

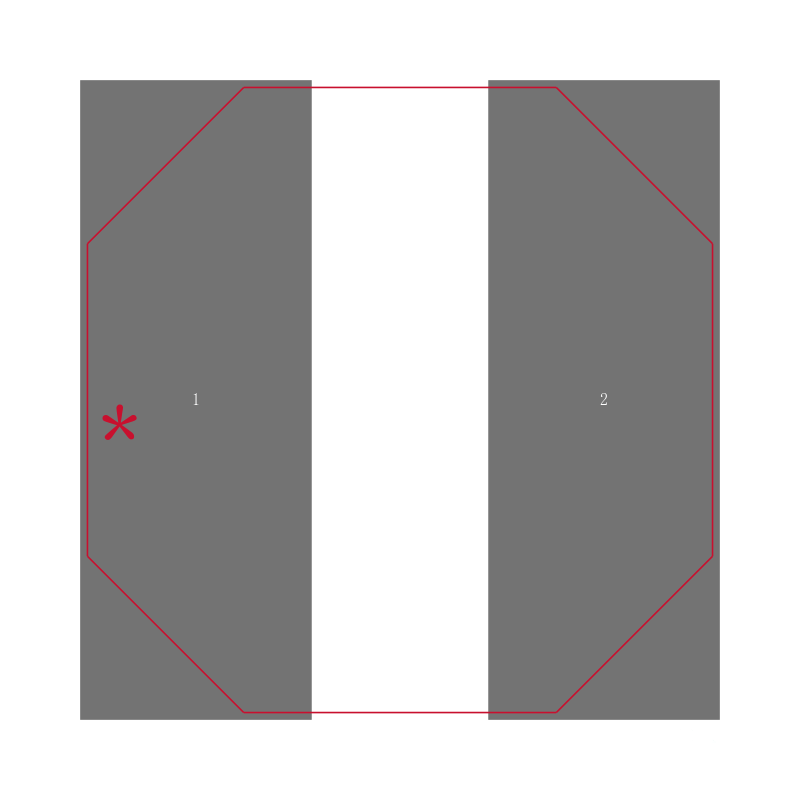

SDR1006-181KL引脚图

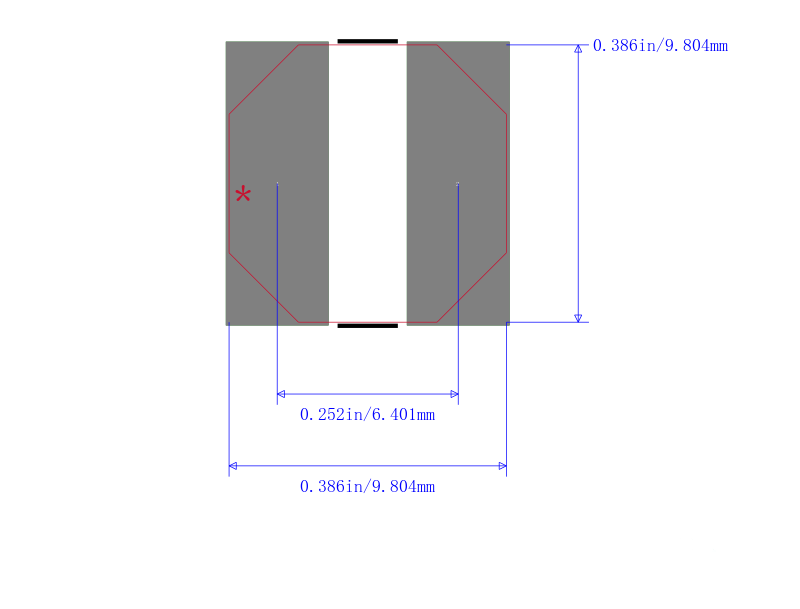

SDR1006-181KL封装图
SDR1006-181KL封装焊盘图
在线购买SDR1006-181KL
型号: SDR1006-181KL
制造商: Bourns J.W. Miller 伯恩斯
描述:BOURNS  SDR1006-181KL  电感, 180uH, 1.3A, ±10%, 4MHZ
替代型号SDR1006-181KL
型号/品牌 代替类型 替代型号对比

SDR1006-181KL

Bourns J.W. Miller 伯恩斯

当前型号

当前型号

PM105-181K-RC

伯恩斯

功能相似

SDR1006-181KL和PM105-181K-RC的区别

PM105-181K

伯恩斯

功能相似

SDR1006-181KL和PM105-181K的区别

HM79-60181LFTR13

TT Electronics/BI

功能相似

SDR1006-181KL和HM79-60181LFTR13的区别
