SN74ACT11DRG4参数规格_中文资料_数据手册PDF

SN74ACT11DRG4概述

三路 3 输入正与门 14-SOIC -40 to 85

AND Gate IC 3 Channel 14-SOIC

得捷:
IC GATE AND 3CH 3-INP 14SOIC

艾睿:
AND Gate 3-Element 3-IN CMOS 14-Pin SOIC T/R

安富利:
AND Gate 3-Element 3-IN CMOS 14-Pin SOIC T/R

Verical:
AND Gate 3-Element 3-IN CMOS 14-Pin SOIC T/R

Win Source:
IC GATE AND 3CH 3-INP 14SOIC / AND Gate IC 3 Channel 14-SOIC

SN74ACT11DRG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 1

输出电流 24.0 mA

电路数 3

位数 3

传送延迟时间 10.0 ns

电压波节 5.00 V

逻辑门个数 3

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

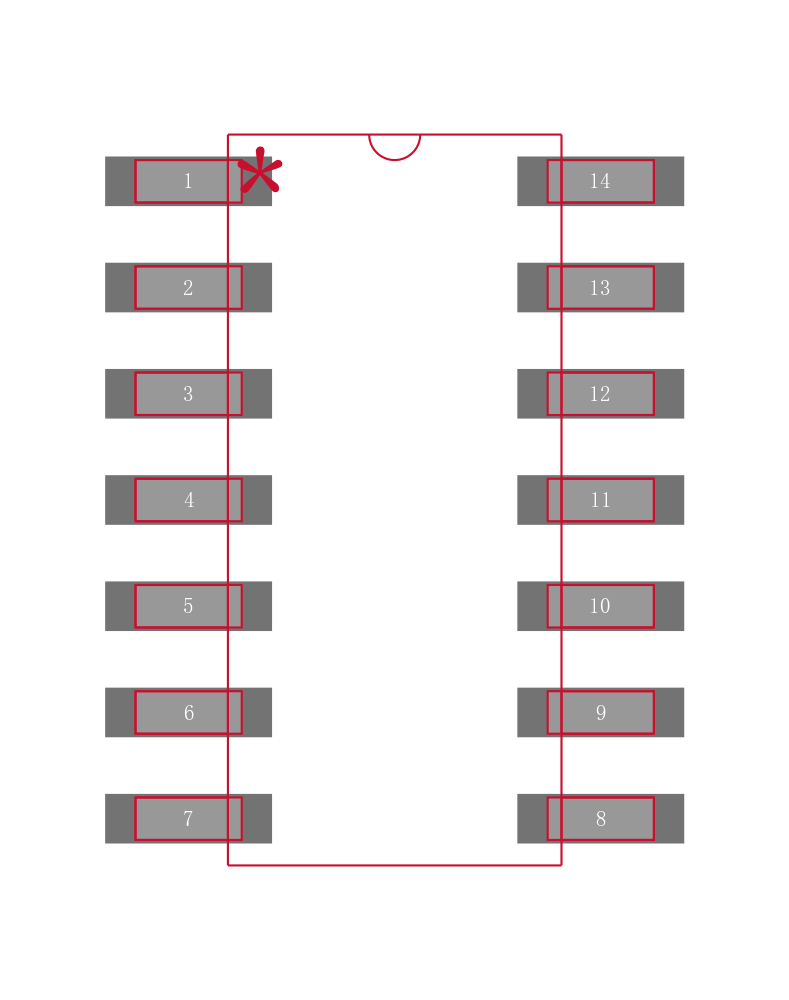

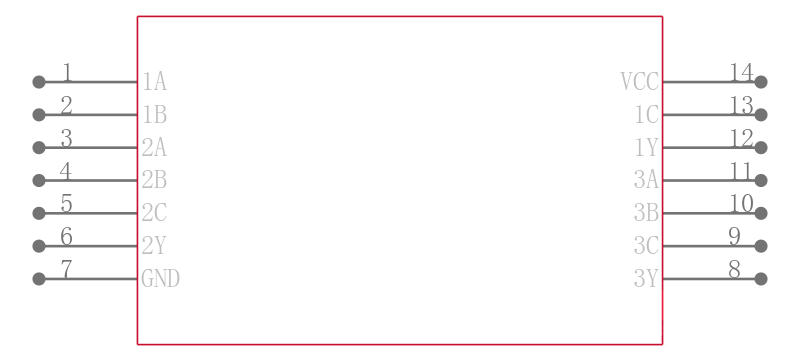

SN74ACT11DRG4引脚图与封装图

在线购买SN74ACT11DRG4

型号： SN74ACT11DRG4

描述：三路 3 输入正与门 14-SOIC -40 to 85

替代型号SN74ACT11DRG4
