SN74ACT10DG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出电流 24.0 mA

电路数 3

位数 3

传送延迟时间 10.0 ns

电压波节 5.00 V

逻辑门个数 3

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

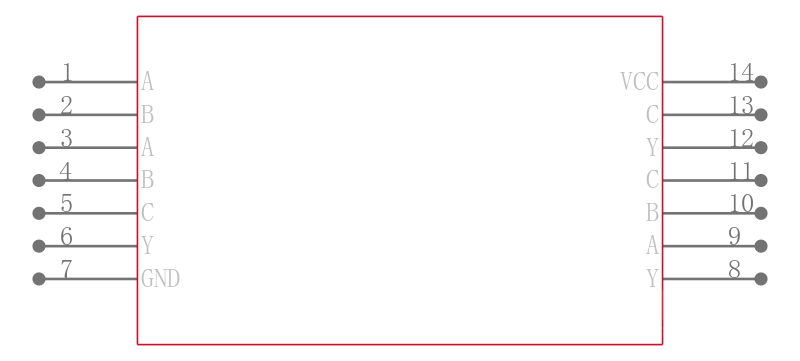

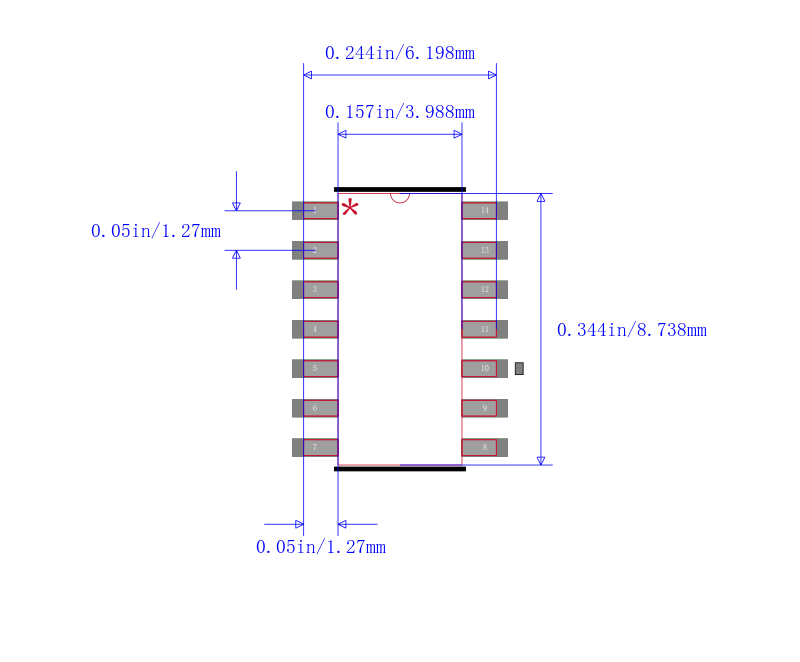

SN74ACT10DG4引脚图与封装图

在线购买SN74ACT10DG4

型号： SN74ACT10DG4

制造商： TI 德州仪器

描述：Triple 3Input Positive-NAND Gates 14-SOIC -40℃ to 85℃

替代型号SN74ACT10DG4
