74 ACT 系列，逻辑门，Texas Instrument### 74ACT 系列
74 ACT 系列，逻辑门，Texas Instrument
得捷:

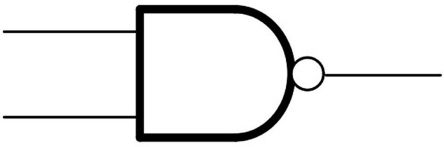

IC GATE NAND 4CH 2-INP 14-DIP
欧时:
Texas Instruments SN74ACT00NE4 4个 2输入 NAND 逻辑门, 24mA, 4.5 → 5.5 V电源, 14引脚 PDIP封装
贸泽:
逻辑门 Quadruple 2-Input Positive-NAND gates
艾睿:
NAND Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube
安富利:
NAND Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube
Verical:
NAND Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube
德州仪器TI:
4-ch, 2-input, 4.5-V to 5.5-V NAND gates with TTL-compatible CMOS inputs
电源电压DC 4.50V ~ 5.50V
输出接口数 1
输出电流 24.0 mA
电路数 4
位数 4
传送延迟时间 9.00 ns
电压波节 5.00 V
逻辑门个数 4
输出电流驱动 -1.00 mA
输入数 2
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
安装方式 Through Hole

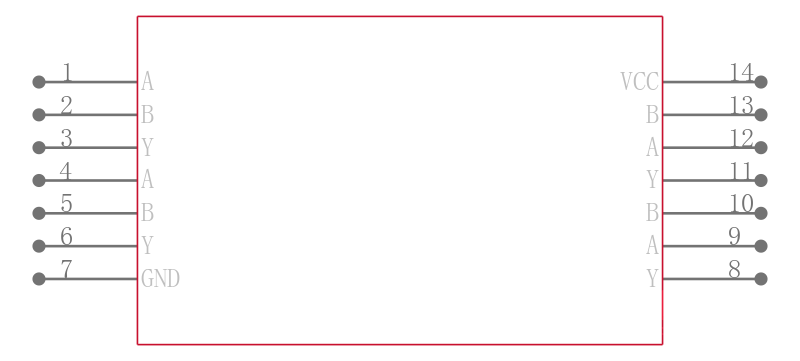

引脚数 14

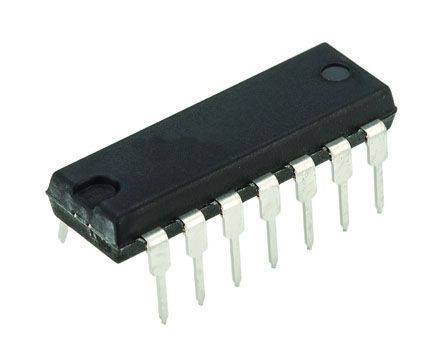

封装 PDIP-14
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74ACT00NE4 TI 德州仪器 | 当前型号 | 当前型号 |
SN74ACT00N 德州仪器 | 类似代替 | SN74ACT00NE4和SN74ACT00N的区别 |
CD74ACT00E 德州仪器 | 类似代替 | SN74ACT00NE4和CD74ACT00E的区别 |
CD74ACT00EE4 德州仪器 | 类似代替 | SN74ACT00NE4和CD74ACT00EE4的区别 |
