SN74LVC32AQPWRG4Q1参数规格_中文资料_数据手册PDF

SN74LVC32AQPWRG4Q1概述

汽车类四路 2 输入正或门 14-TSSOP -40 to 125

OR Gate IC 4 Channel 14-TSSOP

得捷:
IC GATE OR 4CH 2-INP 14TSSOP

立创商城:
SN74LVC32AQPWRG4Q1

德州仪器TI:
Automotive 4-ch, 2-input, 2-V to 3.6-V OR gates

艾睿:
OR Gate 4-Element 2-IN CMOS Automotive 14-Pin TSSOP T/R

Verical:
OR Gate 4-Element 2-IN CMOS Automotive 14-Pin TSSOP T/R

SN74LVC32AQPWRG4Q1中文资料参数规格

技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 1

电路数 4

位数 4

传送延迟时间 4.40 ns

电压波节 3.30 V, 2.70 V

逻辑门个数 4

输出电流驱动 -1.00 mA

输入数 2

电源电压 2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

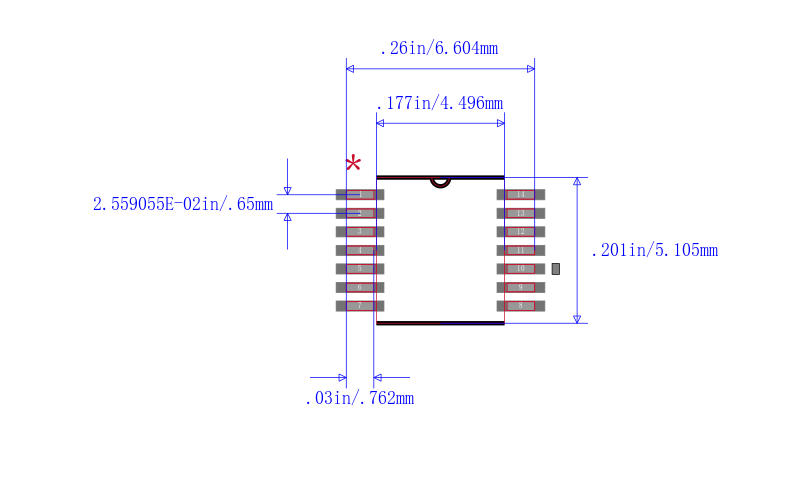

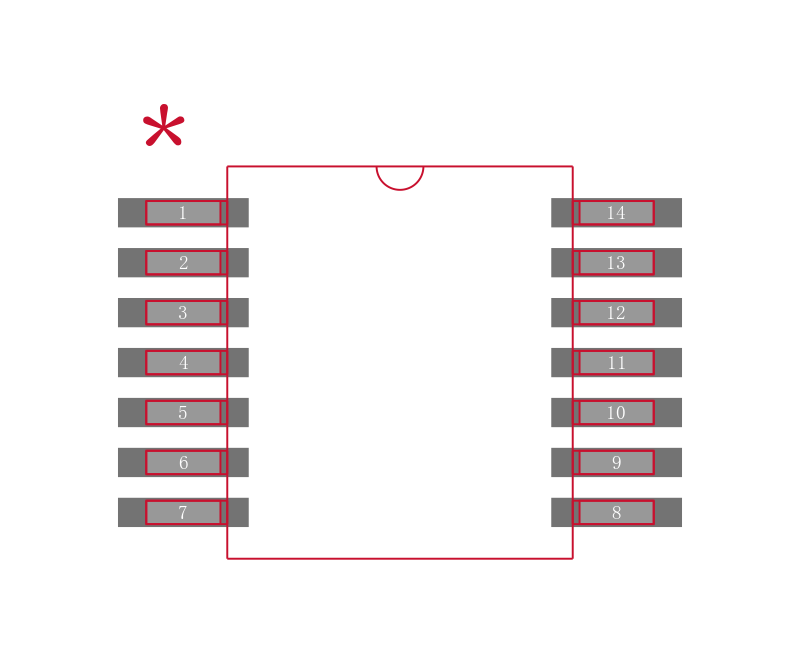

SN74LVC32AQPWRG4Q1引脚图与封装图

在线购买SN74LVC32AQPWRG4Q1

型号： SN74LVC32AQPWRG4Q1

描述：汽车类四路 2 输入正或门 14-TSSOP -40 to 125

替代型号SN74LVC32AQPWRG4Q1

型号/品牌	代替类型	替代型号对比
SN74LVC32AQPWRG4Q1 TI 德州仪器	当前型号	当前型号
V62/04661-01YE 德州仪器	完全替代	SN74LVC32AQPWRG4Q1和V62/04661-01YE的区别
SN74LVC32AQPWRQ1 德州仪器	类似代替	SN74LVC32AQPWRG4Q1和SN74LVC32AQPWRQ1的区别
SN74LVC32AQPWREP 德州仪器	类似代替	SN74LVC32AQPWRG4Q1和SN74LVC32AQPWREP的区别
