SN74F21NE4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出电流 20.0 mA

电路数 2

位数 2

传送延迟时间 5.50 ns

电压波节 5.00 V

逻辑门个数 2

输出电流驱动 -50.0 µA

输入数 4

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

封装 PDIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74F21NE4引脚图与封装图

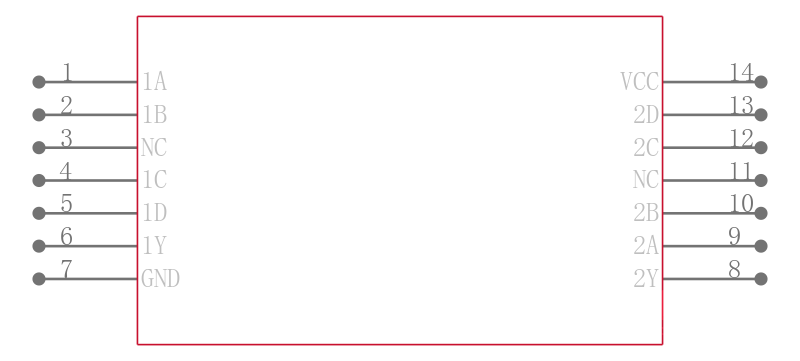

SN74F21NE4引脚图

SN74F21NE4封装图

SN74F21NE4封装焊盘图

在线购买SN74F21NE4

型号： SN74F21NE4

制造商： TI 德州仪器

描述：AND Gate 2Element 4IN Bipolar 14Pin PDIP Tube

替代型号SN74F21NE4

型号/品牌	代替类型	替代型号对比
SN74F21NE4 TI 德州仪器	当前型号	当前型号
SN74F21DR 德州仪器	完全替代	SN74F21NE4和SN74F21DR的区别
SN74AS21N 德州仪器	类似代替	SN74F21NE4和SN74AS21N的区别
SN74F21N 德州仪器	类似代替	SN74F21NE4和SN74F21N的区别
