SN74LS11NE4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
输出接口数 1
输出电流 8.00 mA
电路数 3
位数 3
传送延迟时间 20.0 ns
电压波节 5.00 V
逻辑门个数 3
输出电流驱动 -50.0 µA
输入数 3
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
封装参数
安装方式 Through Hole
引脚数 14
封装 PDIP-14
外形尺寸
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

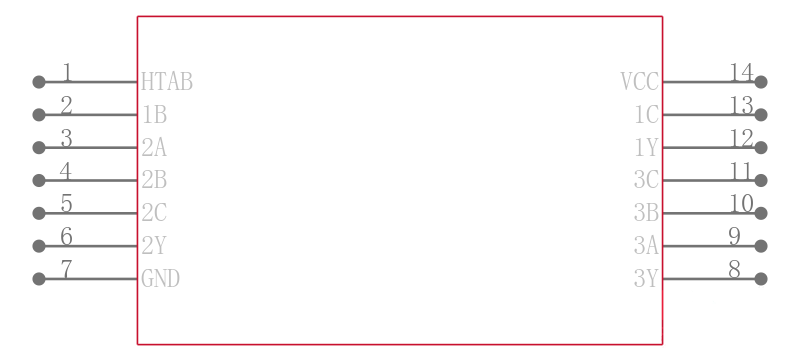

SN74LS11NE4引脚图与封装图
替代型号SN74LS11NE4
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LS11NE4 TI 德州仪器 | 当前型号 | 当前型号 |
SN74LS11N 德州仪器 | 类似代替 | SN74LS11NE4和SN74LS11N的区别 |
DM74LS11N 飞兆/仙童 | 类似代替 | SN74LS11NE4和DM74LS11N的区别 |
