SN74LS20DR参数规格_中文资料_数据手册PDF

SN74LS20DR概述

双路4输入正与非门 DUAL 4-INPUT POSITIVE-NAND GATES

NAND Gate IC 2 Channel 14-SOIC

得捷:
IC GATE NAND 2CH 4-INP 14SOIC

立创商城:
SN74LS20DR

德州仪器TI:
2-ch, 4-input, 4.75-V to 5.25-V bipolar NAND gates

贸泽:
Logic Gates Dual 4-input Positive-NAND gates

艾睿:
NAND Gate 2-Element 4-IN Bipolar 14-Pin SOIC T/R

安富利:
NAND Gate 2-Element 4-IN Bipolar 14-Pin SOIC T/R

Chip1Stop:
NAND Gate 2-Element 4-IN Bipolar 14-Pin SOIC T/R

Verical:
NAND Gate 2-Element 4-IN Bipolar 14-Pin SOIC T/R

SN74LS20DR中文资料参数规格

技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 1

输出电流 8.00 mA

电路数 2

位数 2

传送延迟时间 15.0 ns

电压波节 5.00 V

静态电流 1.20 mA

逻辑门个数 2

输出电流驱动 -50.0 µA

输入数 4

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

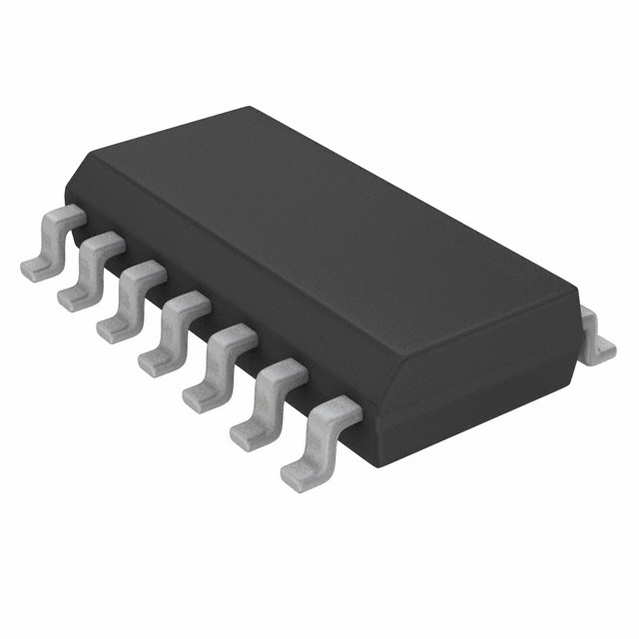

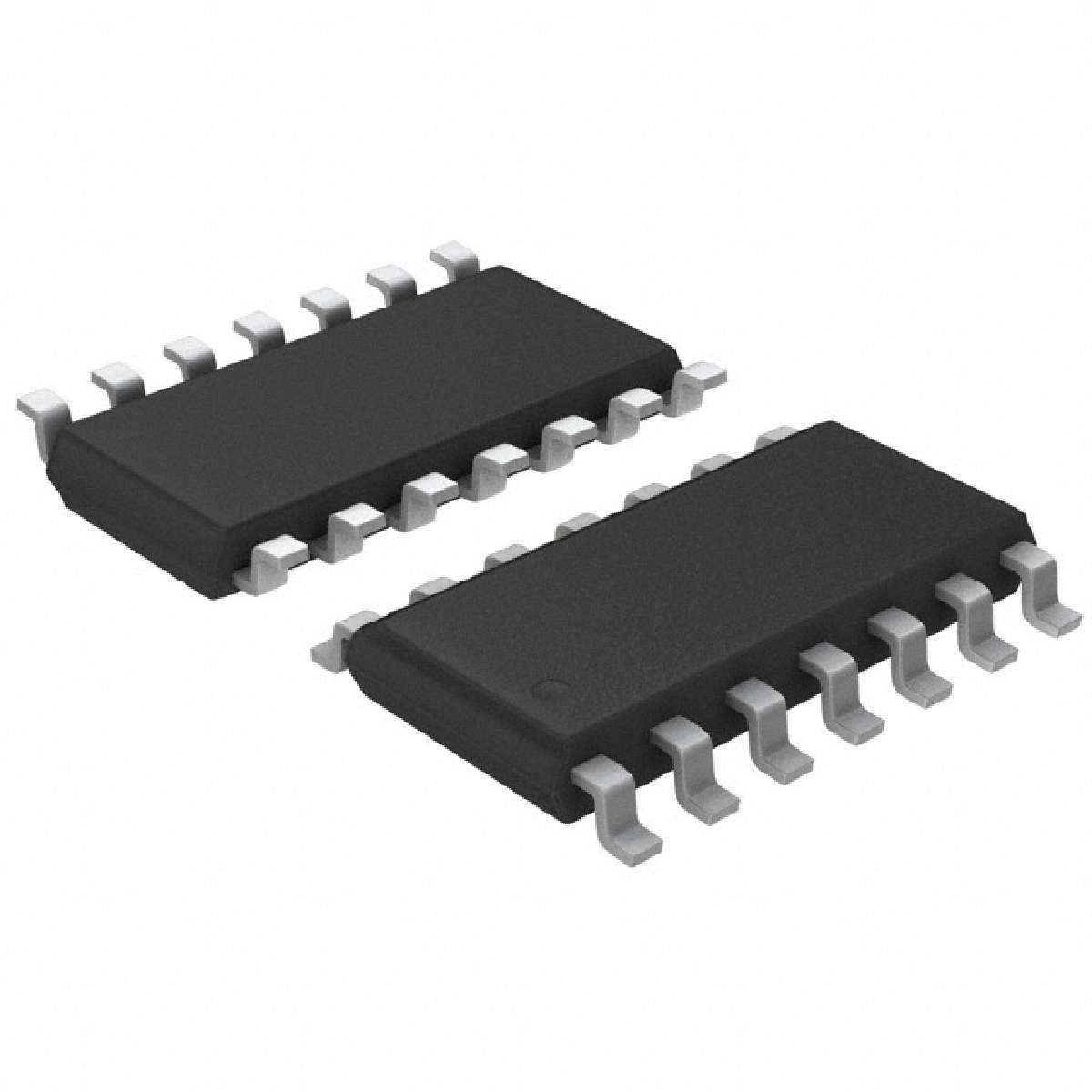

SN74LS20DR引脚图与封装图

在线购买SN74LS20DR

型号： SN74LS20DR

制造商： TI 德州仪器

描述：双路4输入正与非门 DUAL 4-INPUT POSITIVE-NAND GATES

立即咨询

替代型号SN74LS20DR

型号/品牌	代替类型	替代型号对比
SN74LS20DR TI 德州仪器	当前型号	当前型号
SN74LS20DG4 德州仪器	完全替代	SN74LS20DR和SN74LS20DG4的区别
SN74HC20D 德州仪器	类似代替	SN74LS20DR和SN74HC20D的区别
SN74HC20DR 德州仪器	类似代替	SN74LS20DR和SN74HC20DR的区别
