SN74ALS21ADRE4参数规格_中文资料_数据手册PDF

SN74ALS21ADRE4概述

双路 4 输入正与门 14-SOIC 0 to 70

与门 IC 2 通道 - 14-SOIC

得捷:
IC GATE AND 2CH 4-INP 14SOIC

Verical:
AND Gate 2-Element 4-IN Bipolar 14-Pin SOIC T/R

德州仪器TI:
2-ch, 4-input, 4.5-V to 5.5-V bipolar AND gates

SN74ALS21ADRE4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 1

输出电流 8.00 mA

电路数 2

位数 2

传送延迟时间 15.0 ns

电压波节 5.00 V

逻辑门个数 2

输出电流驱动 -50.0 µA

输入数 4

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

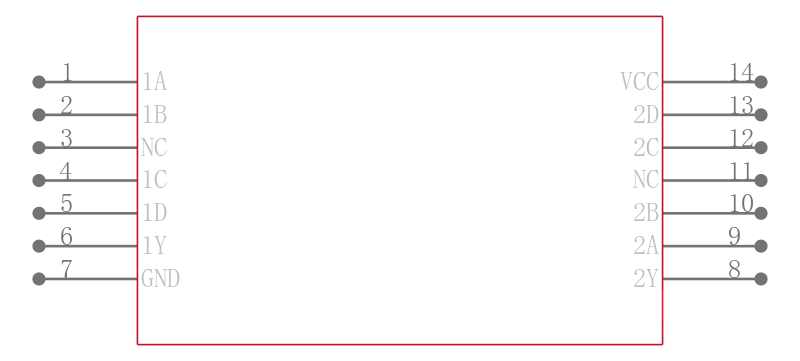

SN74ALS21ADRE4引脚图与封装图

在线购买SN74ALS21ADRE4

型号： SN74ALS21ADRE4

描述：双路 4 输入正与门 14-SOIC 0 to 70

替代型号SN74ALS21ADRE4
