SN74LVC2G00DCUTG4参数规格_中文资料_数据手册PDF

SN74LVC2G00DCUTG4概述

双2输入正与非门 DUAL 2-INPUT POSITIVE-NAND GATE

NAND Gate IC 2 Channel 8-VSSOP

得捷:
IC GATE NAND 2CH 2-INP 8VSSOP

立创商城:
SN74LVC2G00DCUTG4

德州仪器TI:
2-ch, 2-input, 1.65-V to 5.5-V NAND gates

贸泽:
逻辑门 Dual 2 Input Pos NAND Gate

艾睿:
NAND Gate 2-Element 2-IN CMOS 8-Pin VSSOP T/R

Verical:
NAND Gate 2-Element 2-IN CMOS 8-Pin VSSOP T/R

SN74LVC2G00DCUTG4中文资料参数规格

技术参数

输出接口数 1

电路数 2

位数 2

传送延迟时间 3.30 ns

逻辑门个数 2

输入数 2

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 VSSOP-8

外形尺寸

长度 2.3 mm

宽度 2 mm

高度 0.85 mm

封装 VSSOP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

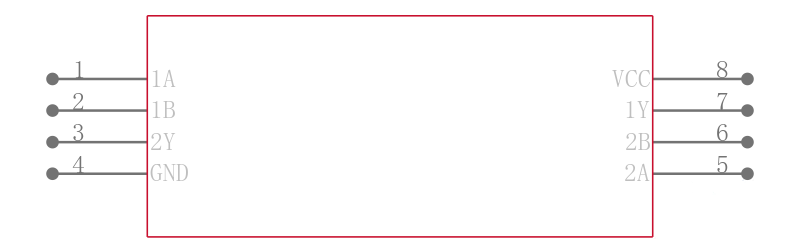

SN74LVC2G00DCUTG4引脚图与封装图

在线购买SN74LVC2G00DCUTG4

型号： SN74LVC2G00DCUTG4

描述：双2输入正与非门 DUAL 2-INPUT POSITIVE-NAND GATE

替代型号SN74LVC2G00DCUTG4

型号/品牌	代替类型	替代型号对比
SN74LVC2G00DCUTG4 TI 德州仪器	当前型号	当前型号
SN74LVC2G00DCUTE4 德州仪器	完全替代	SN74LVC2G00DCUTG4和SN74LVC2G00DCUTE4的区别
SN74LVC2G00DCURG4 德州仪器	完全替代	SN74LVC2G00DCUTG4和SN74LVC2G00DCURG4的区别
SN74LVC2G00DCURE4 德州仪器	完全替代	SN74LVC2G00DCUTG4和SN74LVC2G00DCURE4的区别
