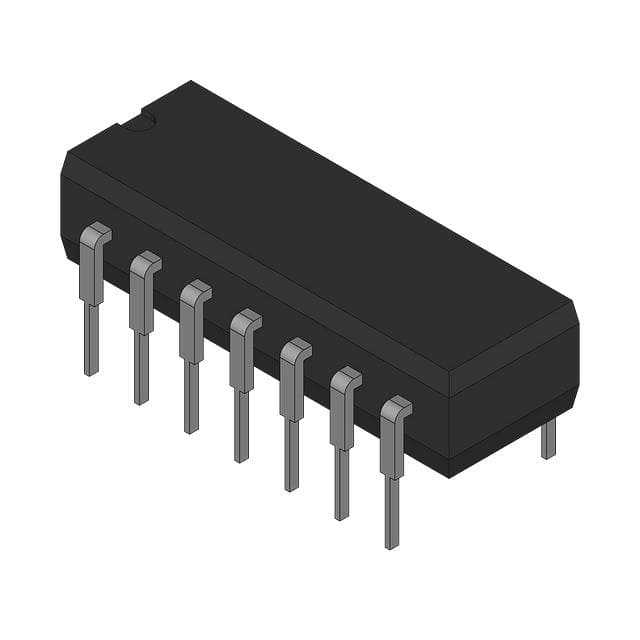

TEXAS INSTRUMENTS SN74AHCU04N 非门, ACH系列, 1输入, 8 mA, 2V至5.5V, DIP-14
description/ordering information
The ’AHCU04 devices contain six independent inverters. These devices perform the Boolean function Y = A. Internal circuitry consists of single-stage inverters that can be used in analog applications such as crystal oscillators.
• Operating Range 2-V to 5.5-V VCC
• Unbuffered Outputs
• Latch-Up Performance Exceeds 250 mA Per JESD 17
• ESD Protection Exceeds JESD 22
− 2000-V Human-Body Model A114-A
− 200-V Machine Model A115-A
− 1000-V Charged-Device Model C101
电源电压DC 2.00V ~ 5.50V
输出电流 8 mA
电路数 6
针脚数 14
位数 6
传送延迟时间 8.00 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 6
输出电流驱动 -1.00 mA
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 14
封装 PDIP-14
封装 PDIP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74AHCU04N TI 德州仪器 | 当前型号 | 当前型号 |
SN74AHCU04NE4 德州仪器 | 类似代替 | SN74AHCU04N和SN74AHCU04NE4的区别 |
SN74AHCU04NG4 德州仪器 | 功能相似 | SN74AHCU04N和SN74AHCU04NG4的区别 |
