SN74LVC2G32DCUTG4参数规格_中文资料_数据手册PDF_引脚图-锐单商城

SN74LVC2G32DCUTG4图片1

SN74LVC2G32DCUTG4图片2

SN74LVC2G32DCUTG4图片3

SN74LVC2G32DCUTG4概述

OR Gate 2Element 2IN CMOS 8Pin VSSOP T/R

OR Gate IC 2 Channel 8-VSSOP

得捷:
IC GATE OR 2CH 2-INP 8VSSOP

艾睿:
OR Gate 2-Element 2-IN CMOS 8-Pin VSSOP T/R

SN74LVC2G32DCUTG4中文资料参数规格

技术参数

电源电压DC 1.65V ~ 5.50V

电路数 2

传送延迟时间 3.20 ns

电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V

逻辑门个数 2

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 VFSOP-8

外形尺寸

封装 VFSOP-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74LVC2G32DCUTG4引脚图与封装图

SN74LVC2G32DCUTG4引脚图

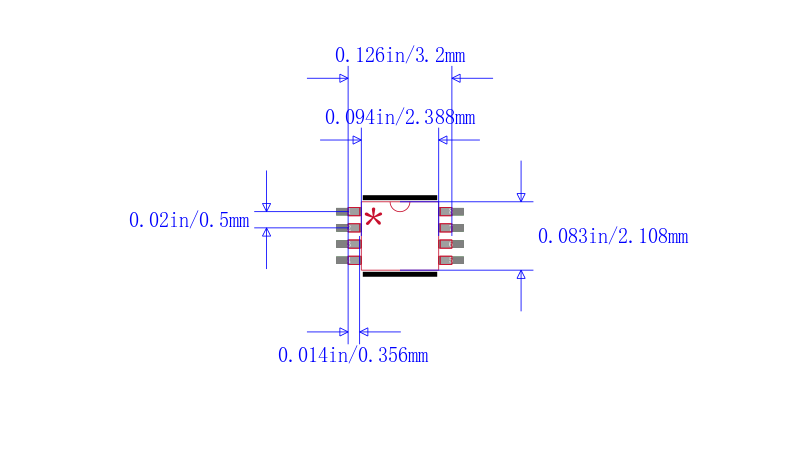

SN74LVC2G32DCUTG4封装图

SN74LVC2G32DCUTG4封装焊盘图

在线购买SN74LVC2G32DCUTG4

型号： SN74LVC2G32DCUTG4

制造商： TI 德州仪器

描述：OR Gate 2Element 2IN CMOS 8Pin VSSOP T/R

替代型号SN74LVC2G32DCUTG4

型号/品牌	代替类型	替代型号对比
SN74LVC2G32DCUTG4 TI 德州仪器	当前型号	当前型号
SN74LVC2G32DCURG4 德州仪器	完全替代	SN74LVC2G32DCUTG4和SN74LVC2G32DCURG4的区别
SN74LVC2G32DCURE4 德州仪器	完全替代	SN74LVC2G32DCUTG4和SN74LVC2G32DCURE4的区别
SN74LVC2G32DCUR 德州仪器	类似代替	SN74LVC2G32DCUTG4和SN74LVC2G32DCUR的区别
