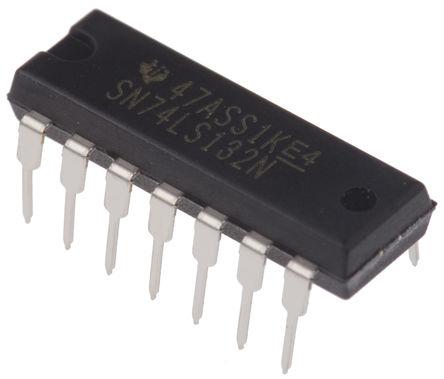

SN74LS132N

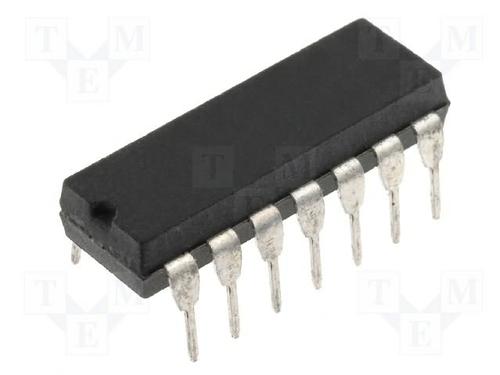

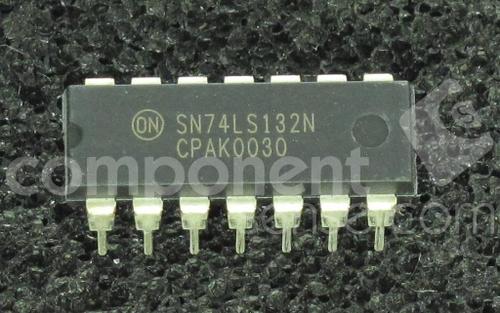

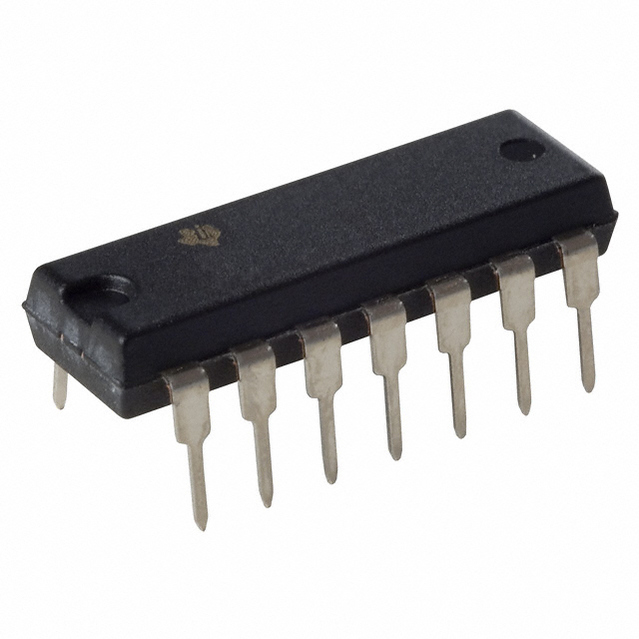

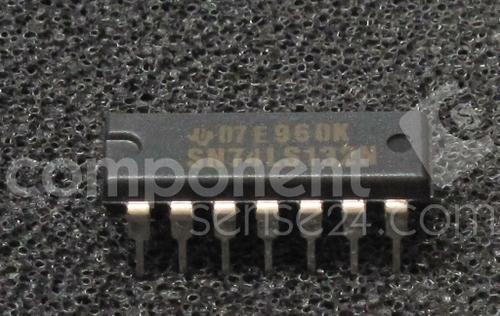

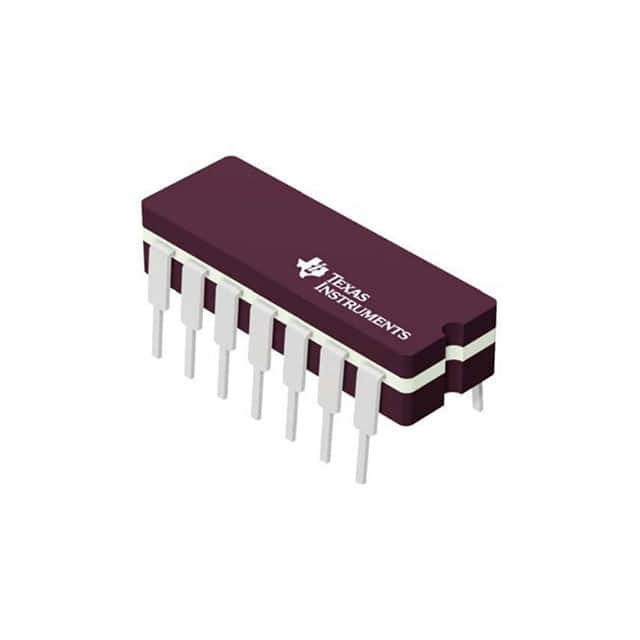

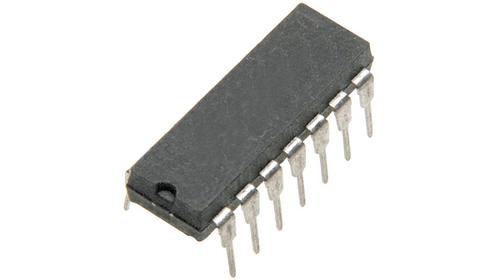

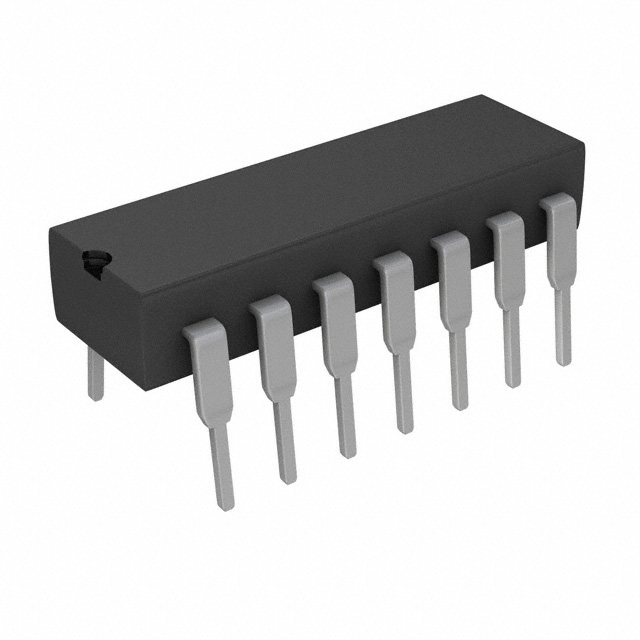

SN74LS132N图片1
SN74LS132N图片2
SN74LS132N图片3
SN74LS132N图片4
SN74LS132N图片5
SN74LS132N图片6
SN74LS132N图片7
SN74LS132N图片8
SN74LS132N图片9
SN74LS132N图片10
SN74LS132N图片11
SN74LS132N图片12
SN74LS132N图片13
SN74LS132N图片14
SN74LS132N图片15
SN74LS132N图片16
SN74LS132N图片17
SN74LS132N图片18
SN74LS132N图片19
SN74LS132N图片20
SN74LS132N图片21
SN74LS132N图片22
SN74LS132N图片23
SN74LS132N图片24
SN74LS132N图片25
SN74LS132N图片26
SN74LS132N概述

TEXAS INSTRUMENTS  SN74LS132N  与非施密特触发, 4门, 2输入, 8 mA, 4.75V至5.25V, DIP-14

74LS 系列逻辑门,

低功率肖特基逻辑 IC 的 74LS 系列的德州仪器标准逻辑门。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。

### 74LS 系列


得捷:
IC GATE NAND 4CH 2IN 14DIP


立创商城:

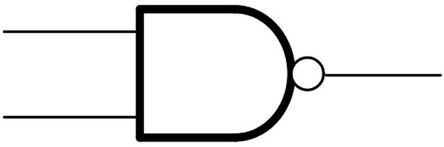

与非门


德州仪器TI:
4-ch, 2-input, 4.75-V to 5.25-V bipolar NAND gates with Schmitt-Trigger inputs


欧时:
### 74LS 系列逻辑门,德州仪器低功率肖特基逻辑 IC 的 74LS 系列的德州仪器标准逻辑门。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。### 74LS 系列


贸泽:
Logic Gates Quad 2-inp pos-NAND Schmitt triggers


艾睿:
NAND Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube


安富利:
NAND Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube


Chip1Stop:
NAND Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube


TME:
IC: digital; Schmitt trigger; Channels:4; Inputs:2; THT; DIP14


Verical:
NAND Gate 4-Element 2-IN Bipolar 14-Pin PDIP Tube


Newark:
# TEXAS INSTRUMENTS  SN74LS132N  NAND Gate, Schmitt Trigger, 74LS132, 2 Input, 8 mA, 4.75 V to 5.25 V, DIP-14


Win Source:
IC GATE NAND 4CH 2-INP 14-DIP


DeviceMart:
IC QUAD 2-IN NAND TRIGG 14-DIP


SN74LS132N中文资料参数规格
技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 1

输出电流 8 mA

电路数 4

通道数 4

针脚数 14

位数 4

传送延迟时间 22.0 ns

电压波节 5.00 V

静态电流 8.20 mA

逻辑门个数 4

输出电流驱动 -50.0 µA

输入数 2

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.3 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN74LS132N引脚图与封装图

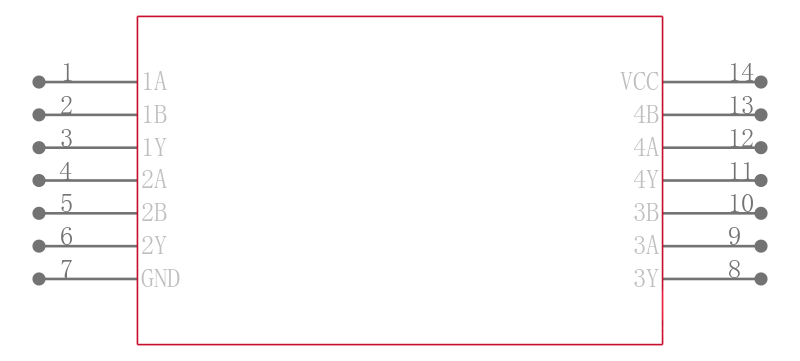

SN74LS132N引脚图

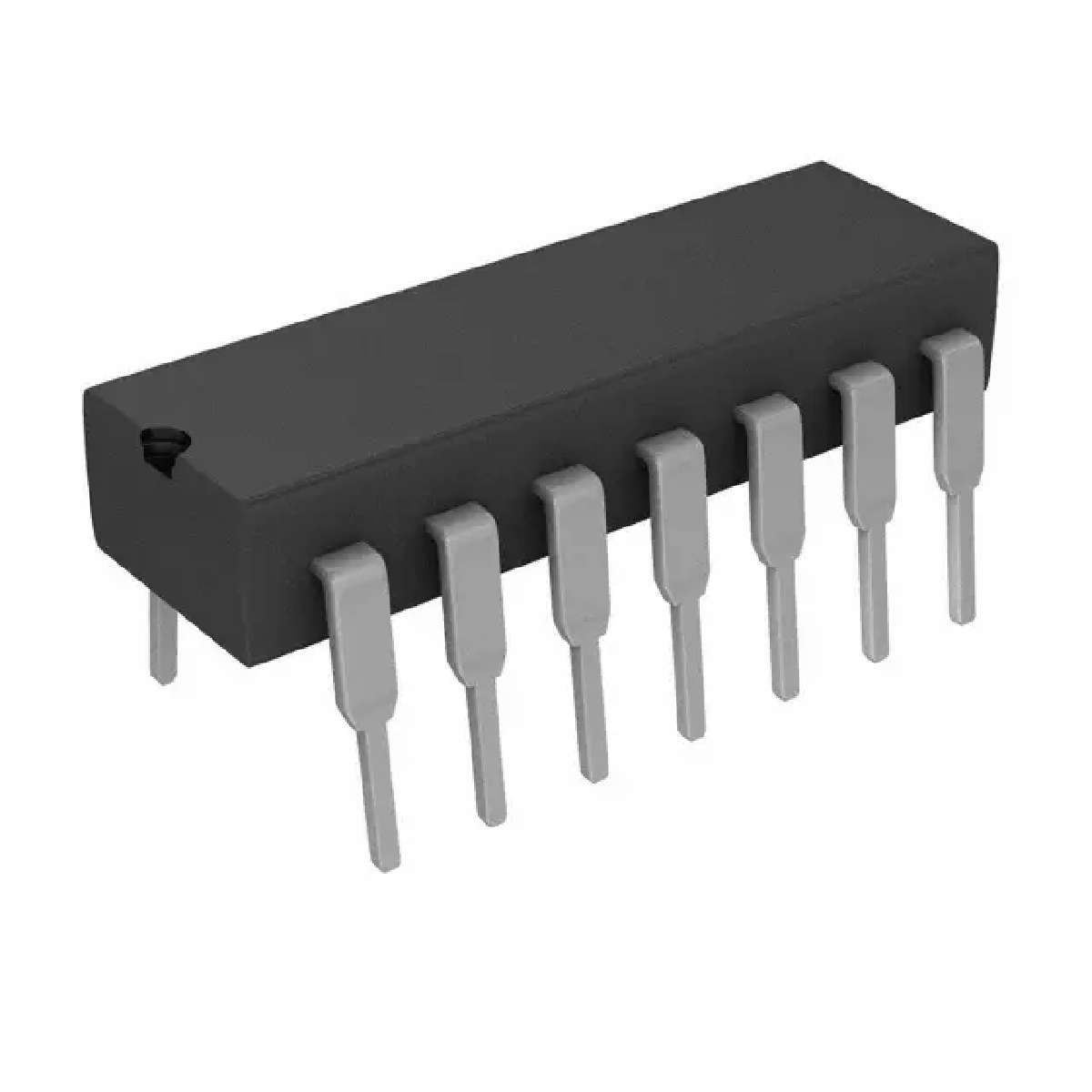

SN74LS132N封装图

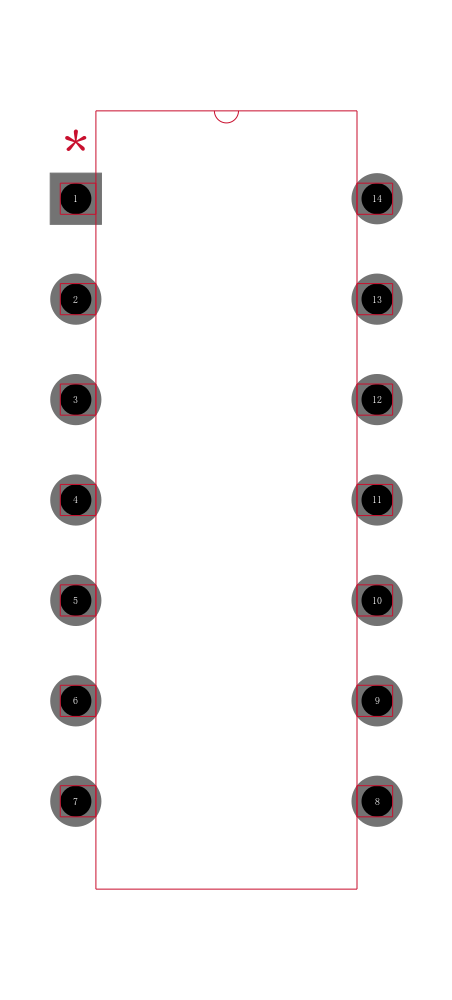

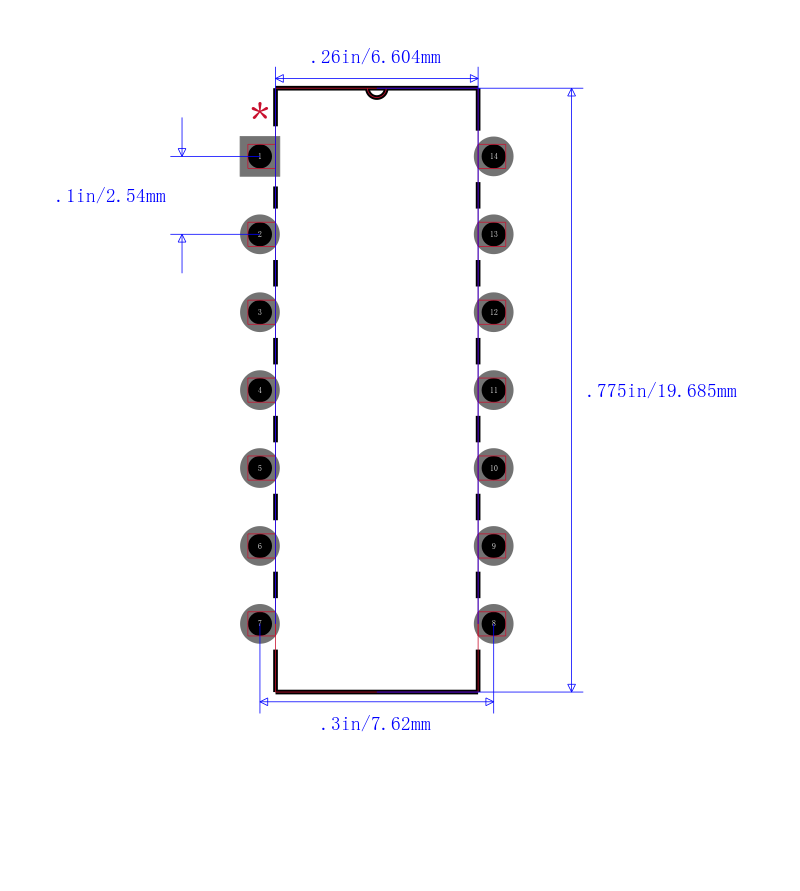

SN74LS132N封装焊盘图
在线购买SN74LS132N
型号: SN74LS132N
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  SN74LS132N  与非施密特触发, 4门, 2输入, 8 mA, 4.75V至5.25V, DIP-14
替代型号SN74LS132N
型号/品牌 代替类型 替代型号对比

SN74LS132N

TI 德州仪器

当前型号

当前型号

SN74LS132NE4

德州仪器

完全替代

SN74LS132N和SN74LS132NE4的区别

SN74LS132N3

德州仪器

完全替代

SN74LS132N和SN74LS132N3的区别

SN74LS132NG4

德州仪器

完全替代

SN74LS132N和SN74LS132NG4的区别
