SN74ALS133DR参数规格_中文资料_数据手册PDF

SN74ALS133DR概述

13 输入正与非门 16-SOIC 0 to 70

NAND Gate IC 1 Channel 16-SOIC

得捷:
IC GATE NAND 1CH 13-INP 16SOIC

立创商城:
SN74ALS133DR

艾睿:
NAND Gate 1-Element 13-IN Bipolar 16-Pin SOIC T/R

安富利:
NAND Gate 1-Element 13-IN Bipolar 16-Pin SOIC T/R

Chip1Stop:
NAND Gate 1-Element 13-IN Bipolar 16-Pin SOIC T/R

Verical:
NAND Gate 1-Element 13-IN Bipolar 16-Pin SOIC T/R

SN74ALS133DR中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 1

输出电流 8.00 mA

电路数 1

位数 1

传送延迟时间 25.0 ns

电压波节 5.00 V

逻辑门个数 1

输出电流驱动 -50.0 µA

输入数 13

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

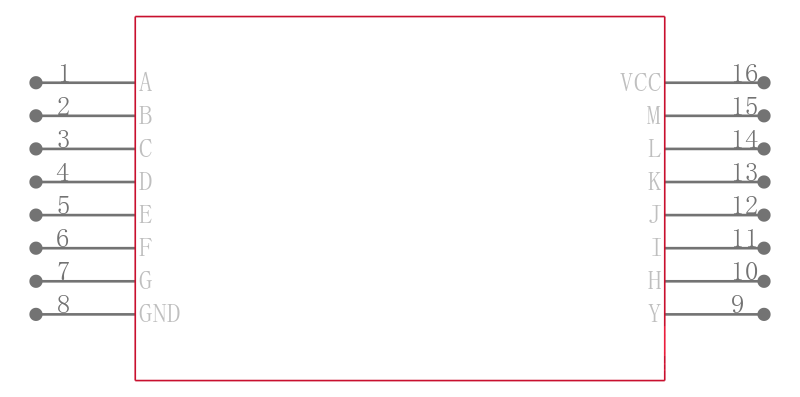

SN74ALS133DR引脚图与封装图

在线购买SN74ALS133DR

型号： SN74ALS133DR

描述：13 输入正与非门 16-SOIC 0 to 70

替代型号SN74ALS133DR
