SN74S140DE4参数规格_中文资料_数据手册PDF

SN74S140DE4中文资料参数规格

技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 1

输出电流 60.0 mA

电路数 2

位数 2

传送延迟时间 6.50 ns

电压波节 5.00 V

逻辑门个数 2

输出电流驱动 -667 µA

输入数 4

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

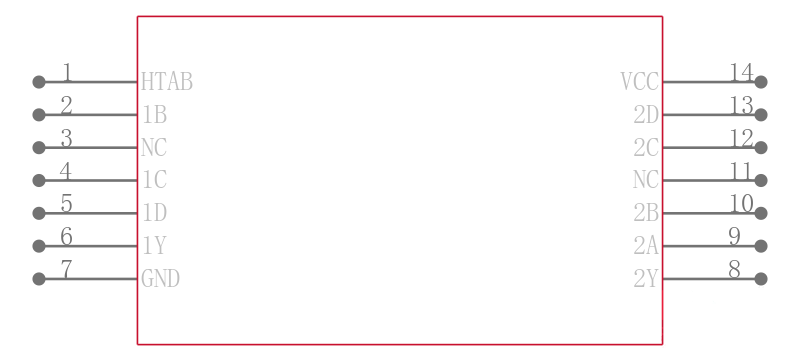

SN74S140DE4引脚图与封装图

在线购买SN74S140DE4

型号： SN74S140DE4

制造商： TI 德州仪器

描述：双路4输入正与非50欧姆线路驱动器 DUAL 4-INPUT POSITIVE-NAND 50-OHM LINE DRIVERS

替代型号SN74S140DE4
