SN74AS30D参数规格_中文资料_数据手册PDF

SN74AS30D概述

8输入正与非门 8-INPUT POSITIVE-NAND GATES

与非门 IC 1 通道 14-SOIC

得捷:
IC GATE NAND 1CH 8-INP 14SOIC

贸泽:
Logic Gates 8-Input Positive NAND gates

艾睿:
NAND Gate 1-Element 8-IN Bipolar 14-Pin SOIC Tube

安富利:
NAND Gate 1-Element 8-IN Bipolar 14-Pin SOIC Tube

Win Source:
IC GATE NAND 1CH 8-INP 14SOIC / NAND Gate IC 1 Channel 14-SOIC

SN74AS30D中文资料参数规格

技术参数

电源电压DC 4.50V min

输出电流 20.0 mA

电路数 1

输入数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

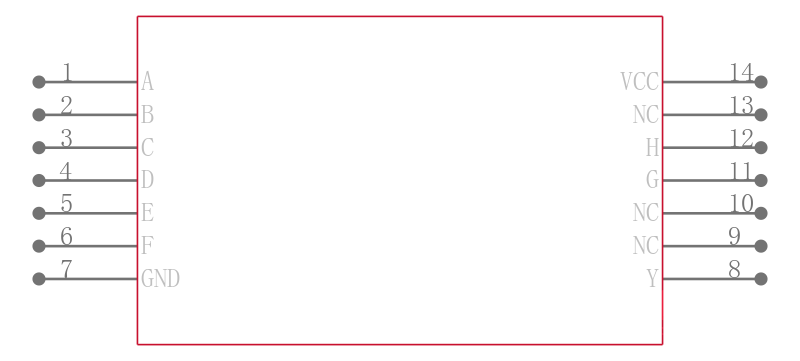

SN74AS30D引脚图与封装图

在线购买SN74AS30D

型号： SN74AS30D

描述：8输入正与非门 8-INPUT POSITIVE-NAND GATES

替代型号SN74AS30D
