SN74LVC1G08YZAR参数规格_中文资料_数据手册PDF

SN74LVC1G08YZAR概述

单路2输入正与门 SINGLE 2-INPUT POSITIVE-AND GATE

AND Gate IC 1 Channel 5-DSBGA, 5-WCSP 1.4x0.9

得捷:
IC GATE AND 1CH 2-INP 5DSBGA

贸泽:
Logic Gates Single 2-Input Pos

艾睿:
AND Gate 1-Element 2-IN CMOS 5-Pin DSBGA T/R

Win Source:
AND Gate IC 1 Channel 5-DSBGA, 5-WCSP 1.4x0.9

SN74LVC1G08YZAR中文资料参数规格

技术参数

电源电压DC 5.00 V

电路数 1

逻辑门个数 1

输入数 2

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 XFBGA-5

外形尺寸

长度 1.4 mm

宽度 0.9 mm

高度 0.35 mm

封装 XFBGA-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

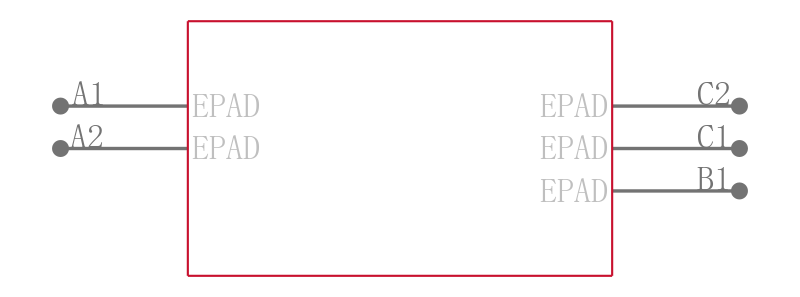

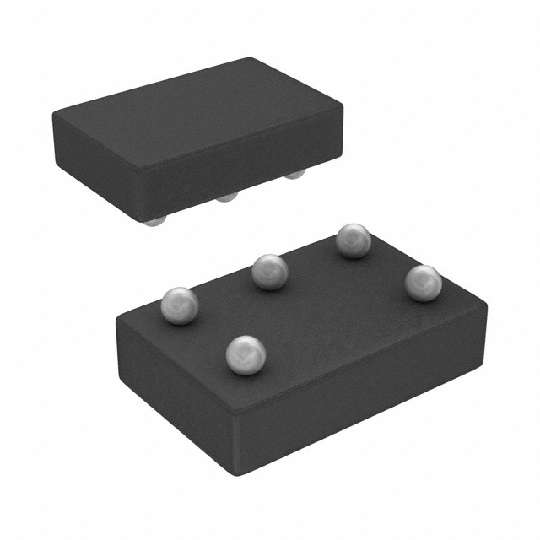

SN74LVC1G08YZAR引脚图与封装图

在线购买SN74LVC1G08YZAR

型号： SN74LVC1G08YZAR

描述：单路2输入正与门 SINGLE 2-INPUT POSITIVE-AND GATE

替代型号SN74LVC1G08YZAR
