SN74HC11DBRE4概述

三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES

与门 IC 3 通道 - 14-SSOP

得捷:
IC GATE AND 3CH 3-INP 14SSOP

艾睿:
AND Gate 3-Element 3-IN CMOS 14-Pin SSOP T/R

SN74HC11DBRE4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出电流 5.20 mA

电路数 3

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 3

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SSOP-14

外形尺寸

封装 SSOP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74HC11DBRE4引脚图与封装图

SN74HC11DBRE4引脚图

SN74HC11DBRE4封装图

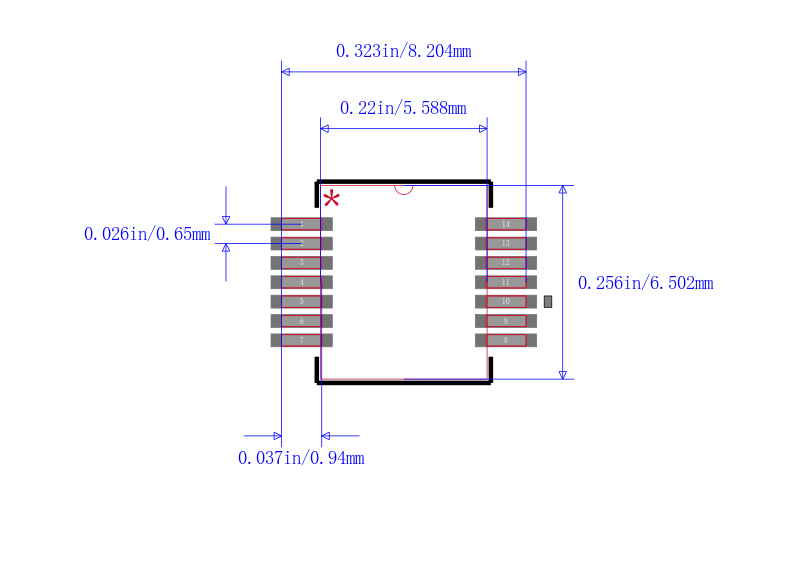

SN74HC11DBRE4封装焊盘图

在线购买SN74HC11DBRE4

型号： SN74HC11DBRE4

制造商： TI 德州仪器

描述：三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES

替代型号SN74HC11DBRE4

型号/品牌	代替类型	替代型号对比
SN74HC11DBRE4 TI 德州仪器	当前型号	当前型号
SN74HC11DBRG4 德州仪器	完全替代	SN74HC11DBRE4和SN74HC11DBRG4的区别
SN74HC11DBR 德州仪器	类似代替	SN74HC11DBRE4和SN74HC11DBR的区别
74HC11DB,118 恩智浦	类似代替	SN74HC11DBRE4和74HC11DB,118的区别
