SN74AC11IDRQ1参数规格_中文资料_数据手册PDF

SN74AC11IDRQ1概述

三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATE

AND Gate IC 3 Channel 14-SOIC

得捷:
IC GATE AND 3CH 3-INP 14SOIC

艾睿:
AND Gate 3-Element 3-IN CMOS Automotive 14-Pin SOIC T/R

安富利:
AND Gate 3-Element 3-IN CMOS 14-Pin SOIC T/R

Win Source:
IC GATE AND 3CH 3-INP 14SOIC / AND Gate IC 3 Channel 14-SOIC

SN74AC11IDRQ1中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

电路数 3

位数 3

传送延迟时间 10.0 ns

电压波节 5.00 V, 3.30 V

逻辑门个数 3

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

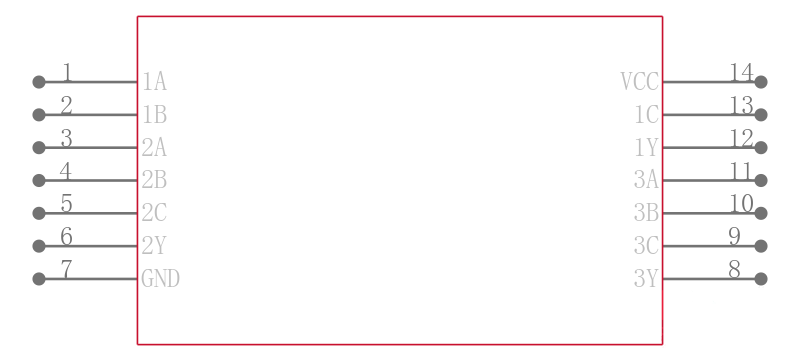

SN74AC11IDRQ1引脚图与封装图

在线购买SN74AC11IDRQ1

型号： SN74AC11IDRQ1

描述：三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATE

替代型号SN74AC11IDRQ1
