SN74AC11IPWRQ1参数规格_中文资料_数据手册PDF

SN74AC11IPWRQ1概述

三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATE

AND Gate IC 3 Channel 14-TSSOP

得捷:
IC GATE AND 3CH 3-INP 14TSSOP

贸泽:
Logic Gates Automotive Catalog Triple 3-Input Positive-AND Gates 14-TSSOP -40 to 85

Win Source:
IC GATE AND 3CH 3-INP 14TSSOP / AND Gate IC 3 Channel 14-TSSOP

SN74AC11IPWRQ1中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

电路数 3

位数 3

传送延迟时间 10.0 ns

电压波节 5.00 V, 3.30 V

逻辑门个数 3

输出电流驱动 -1.00 mA

输入数 3

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2V ~ 6V

电源电压Max 5.5 V

电源电压Min 5.5 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

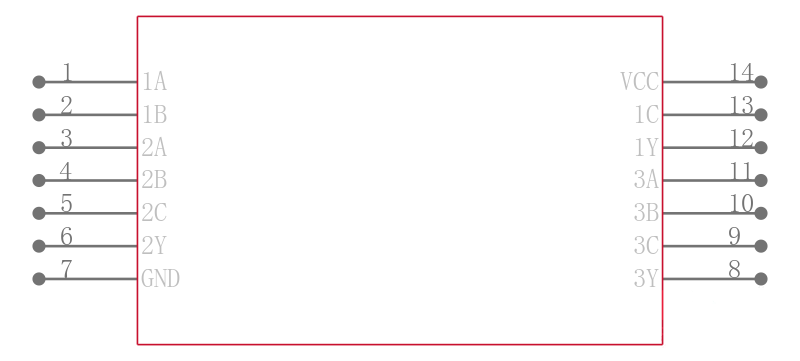

SN74AC11IPWRQ1引脚图与封装图

在线购买SN74AC11IPWRQ1

型号： SN74AC11IPWRQ1

描述：三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATE

替代型号SN74AC11IPWRQ1
