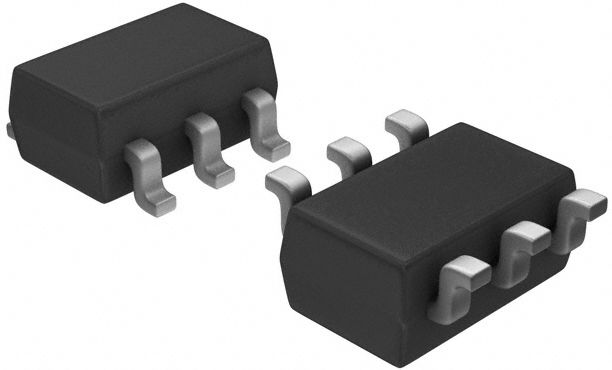

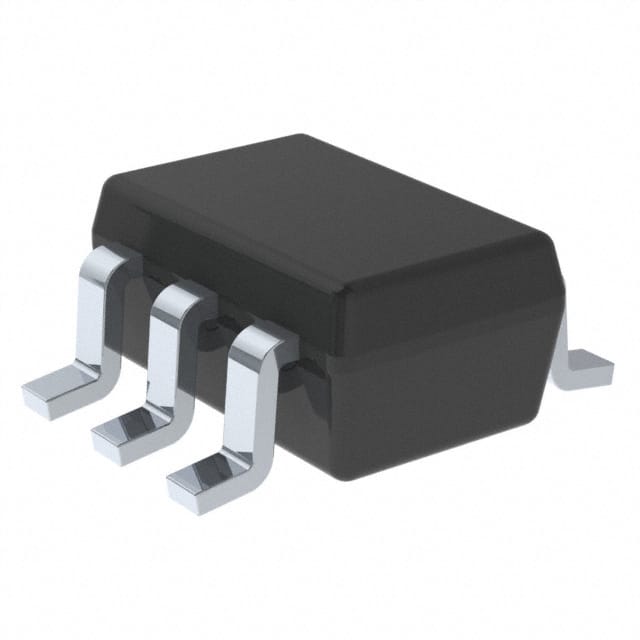

TEXAS INSTRUMENTS  SN74LVC1G98DCKR  多功能逻辑门, LVC系列, 3输入, 1.65V至5.5V, SC-70-6

逻辑类型Logic Type| 可配置多功能 Configurable Multiple Function \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 3 电源电压VccVoltage - Supply| 是 Yes 静态电流IqCurrent - Quiescent Max| 单端 Single-Ended 输出高,低电平电流Current - Output High, Low| 32mA,32mA 低逻辑电平Logic Level - Low| 1.65 V ~ 5.5 V 高逻辑电平Logic Level - High| CONFIGURABLE MULPLE-FUNCTION GATE DESCRIPTION/ORDERING INFORMATION This configurable multiple-function gate is designed for 1.65-V to 5.5-V VCC operation. The SN74LVC1G97 features configurable multiple functions. The output state is determined by eight patterns of 3-bit input. The user can choose the logic functions MUX, AND, OR, NAND, NOR, inverter, and noninverter. All inputs can be connected to VCC or GND. This device functions as an independent gate, but because of Schmitt action, it may have different input threshold levels for positive-going VT+ and negative-going VT– signals. NanoFree™ package technology is a major breakthrough in IC packaging concepts, using the die as the package. This device is fully specified for partial-power-down applications using I off The I off circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down. FEATURES Available in the Texas Instruments NanoFree™ • Latch-Up Performance Exceeds 100 mA Per Package JESD 78, Class II • Supports 5-V VCC Operation • ESD Protection Exceeds JESD 22 • Inputs Accept Voltages to 5.5 V – 2000-V Human-Body Model A114-A • Max tpd of 6.3 ns at 3.3 V – 200-V Machine Model A115-A • Low Power Consumption, 10-μA Max ICC – 1000-V Charged-Device Model C101 • ±24-mA Output Drive at 3.3 V • Ioff Supports Partial-Power-Down Mode 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 配置的多函数栅极 描述/订购信息 此配置多功能的门是专为1.65-V至5.5 V的VCC运作。 的SN74LVC1G97功能配置的多种功能。输出状态是由八种模式 3-bit输入。用户可以选择MUX逻辑功能,OR,NOR,NAND,逆变器,和noninverter。所有的输入可以连接到VCC或GND。 作为一个独立的栅极,该设备的功能,但因为施密特行动,它可能具有不同的输入 正向(VT+)和负向(VT)信号的阈值水平。 NanoFree包装技术是IC包装概念的重大突破,用模具包。 这个装置是完全指定部分断电应用程序使用I关闭 我关闭电路禁止输出, 防止损坏电流回流通过设备时,断电。 在NanoFree™•闭锁性能超过100 mA每 包装JESD 78,II类 •支持5-V的VCC操作•ESD保护超过JESD22 •接受输入电压为5.5 V - 2000-V人体模型(A114-A) •最大TPD为6.3 ns,3.3 V - 200-V机型号(A115-A) •低功耗,10μA最大ICC - 1000-V带电器件模型(C101) •±24 mA输出驱动在3.3 V •IOFF支持部分掉电模 Description & Applications| 描述与应用|

SN74LVC1G98DCKR中文资料参数规格
技术参数

电源电压DC 1.65V ~ 5.50V

输出接口数 1

输出电流 32 A

电路数 1

针脚数 6

位数 1

传送延迟时间 5.10 ns

电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V

逻辑门个数 1

输入数 3

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

封装 SC-70-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

SN74LVC1G98DCKR引脚图与封装图
SN74LVC1G98DCKR引脚图

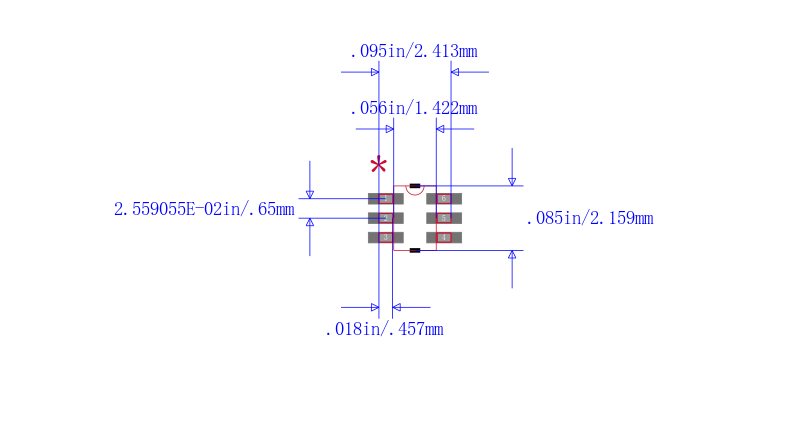

SN74LVC1G98DCKR封装图
SN74LVC1G98DCKR封装焊盘图
