SN74LVC1G97DCKRG4概述

可配置多函数栅 CONFIGURABLE MULTIPLE-FUNCTION GATE

可配置多功能可配置 1 电路 3 输入 SC-70-6

得捷:
IC MULTI-FUNC GATE CONFIG SC70-6

立创商城:
SN74LVC1G97DCKRG4

德州仪器TI:
Configurable Multiple-Function Gate

艾睿:
Multi Function Gate 1-Element 2-IN CMOS 6-Pin SC-70 T/R

Verical:
Multi Function Gate 1-Element 2-IN CMOS 6-Pin SC-70 T/R

AMEYA360:
IC MULTI-FUNC GATE CONFIG SC70-6

SN74LVC1G97DCKRG4中文资料参数规格

技术参数

电源电压DC 1.65V ~ 5.50V

输出接口数 1

电路数 1

位数 1

传送延迟时间 5.10 ns

电压波节 5.00 V, 3.30 V, 2.50 V, 1.80 V

逻辑门个数 1

输入数 3

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

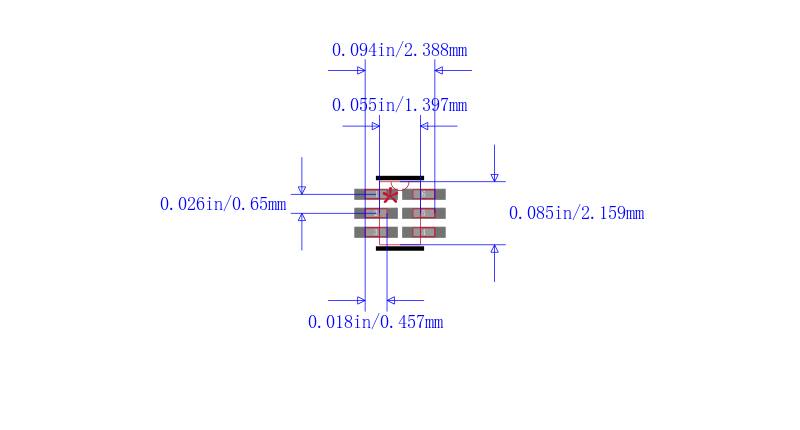

SN74LVC1G97DCKRG4引脚图与封装图

在线购买SN74LVC1G97DCKRG4

型号： SN74LVC1G97DCKRG4

描述：可配置多函数栅 CONFIGURABLE MULTIPLE-FUNCTION GATE

替代型号SN74LVC1G97DCKRG4

型号/品牌	代替类型	替代型号对比
SN74LVC1G97DCKRG4 TI 德州仪器	当前型号	当前型号
SN74LVC1G97DCKT 德州仪器	完全替代	SN74LVC1G97DCKRG4和SN74LVC1G97DCKT的区别
SN74LVC1G97DCKRE4 德州仪器	完全替代	SN74LVC1G97DCKRG4和SN74LVC1G97DCKRE4的区别
SN74LVC1G97DCKTG4 德州仪器	完全替代	SN74LVC1G97DCKRG4和SN74LVC1G97DCKTG4的区别
