SN74S51N参数规格_中文资料_数据手册PDF

SN74S51N概述

双路 2 宽度 2 输入与或反向门 14-PDIP 0 to 70

与/或/反相门可配置 2 电路 8 输入（2，2，2，2）输入 14-PDIP

得捷:
IC DUAL AND-OR-INVERT GATE 14DIP

立创商城:
SN74S51N

德州仪器TI:
Dual 2-wide 2-input AND-OR-Invert Gates

艾睿:
AND-OR-Invert Gate 2-Element 2 Wide 2-IN Bipolar 14-Pin PDIP Tube

Chip1Stop:
AND-OR-Invert Gate 2-Element 2 Wide 2-IN Bipolar 14-Pin PDIP Tube

Verical:
AND-OR-Invert Gate 2-Element 2 Wide 2-IN Bipolar 14-Pin PDIP Tube

Win Source:
IC DUAL AND-OR-INVERT GATE 14DIP

SN74S51N中文资料参数规格

技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 1

输出电流 20.0 mA

电路数 2

位数 2

传送延迟时间 5.50 ns

电压波节 5.00 V

逻辑门个数 2

输出电流驱动 -50.0 µA

输入数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

封装 PDIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

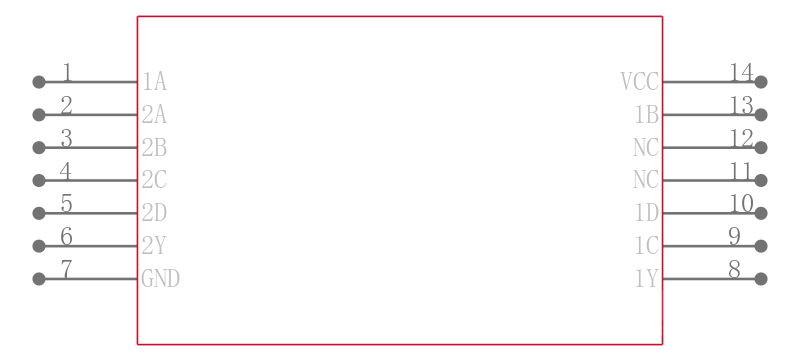

SN74S51N引脚图与封装图

在线购买SN74S51N

型号： SN74S51N

制造商： TI 德州仪器

描述：双路 2 宽度 2 输入与或反向门 14-PDIP 0 to 70

立即咨询

替代型号SN74S51N

型号/品牌	代替类型	替代型号对比
SN74S51N TI 德州仪器	当前型号	当前型号
SN74S51NE4 德州仪器	完全替代	SN74S51N和SN74S51NE4的区别
SN74S51DE4 德州仪器	完全替代	SN74S51N和SN74S51DE4的区别
SN74S51DG4 德州仪器	完全替代	SN74S51N和SN74S51DG4的区别
