SN74ALS165DE4参数规格_中文资料_数据手册PDF

SN74ALS165DE4概述

并联负载8位寄存器 PARALLEL-LOAD 8-BIT REGISTERS

换挡杆移位寄存器 1 元件 8 位 16-SOIC

得捷:
IC SHIFT REG 8BIT PARALL 16-SOIC

贸泽:
Counter Shift Registers Parallel-Ld 8 Bit Ser Shift Register

Win Source:
IC SHIFT REG 8BIT PARALL 16-SOIC / Shift Shift Register 1 Element 8 Bit 16-SOIC

SN74ALS165DE4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

电路数 1

位数 8

电压波节 5.00 V

输出电流驱动 -50.0 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

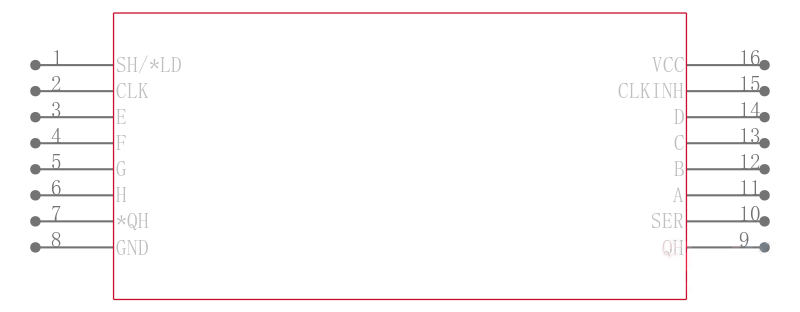

SN74ALS165DE4引脚图与封装图

在线购买SN74ALS165DE4

型号： SN74ALS165DE4

描述：并联负载8位寄存器 PARALLEL-LOAD 8-BIT REGISTERS

替代型号SN74ALS165DE4
