74AHCT1G 系列,Texas Instruments### 74AHCT 系列
逻辑类型Logic Type| 非反相 Non-Inverting \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 4.5 V ~ 5.5 V 静态电流IqCurrent - Quiescent Max| 8mA,8mA 输出高,低电平电流Current - Output High, Low| single bus buffer gate/line driver with 3-state output. The output is disabled when the output-enable OE input is high. When OE is low, true data is passed from the A input to the Y output. 低逻辑电平Logic Level - Low| 单总线缓冲门/线路驱动器与3态输出。 当输出使能(OE)输入为高电平,输出被禁止。 OE为低时,真正的数据是通过从A输入到Y输出。 高逻辑电平Logic Level - High| 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| Description & Applications| 描述与应用|
电源电压DC 5.00 V, 5.50 V max
输出接口数 1
供电电流 250 mA
电路数 1
通道数 1
针脚数 5
位数 1
传送延迟时间 8.50 ns
电压波节 5.00 V
逻辑门个数 1
输入数 1
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4.5 V
安装方式 Surface Mount
引脚数 5

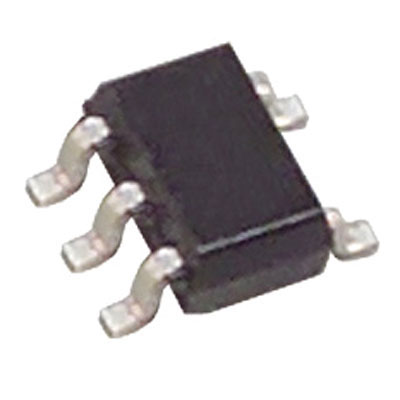

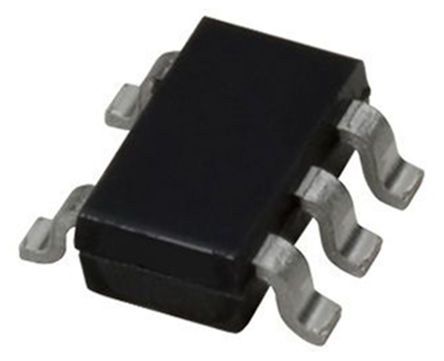

封装 SC-70-5
长度 2.15 mm
宽度 1.4 mm
高度 1 mm
封装 SC-70-5
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, 测试与测量, 通信与网络, 消费电子产品, 无线, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74AHCT1G125DCKR TI 德州仪器 | 当前型号 | 当前型号 |
74AHCT1G125DCKRE4 德州仪器 | 完全替代 | SN74AHCT1G125DCKR和74AHCT1G125DCKRE4的区别 |
SN74AHCT1G125DCKT 德州仪器 | 类似代替 | SN74AHCT1G125DCKR和SN74AHCT1G125DCKT的区别 |
74AHCT1G125DCKTE4 德州仪器 | 类似代替 | SN74AHCT1G125DCKR和74AHCT1G125DCKTE4的区别 |
