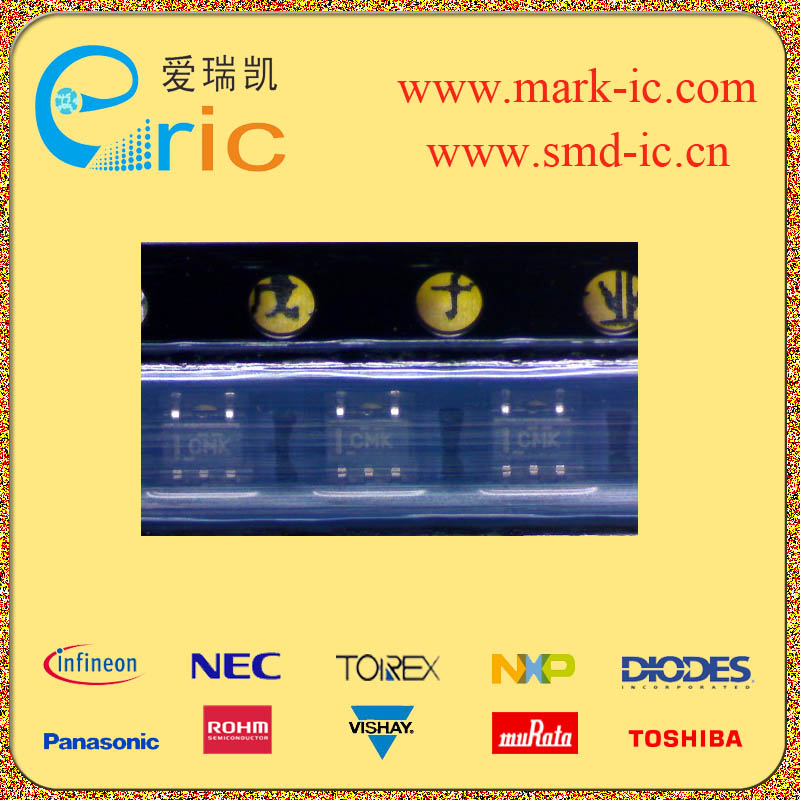

TEXAS INSTRUMENTS SN74LVC1G125DCKR. 芯片, 缓冲器, 非反相, SC-70-5, 整卷
逻辑类型Logic Type| 非反相 Non-Inverting \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 1.65 V ~ 5.5 V 静态电流IqCurrent - Quiescent Max| 32mA，32mA 输出高，低电平电流Current - Output High, Low| This bus buffer gate WITH 3-STATE OUTPUT is designed for 1.65-V to 5.5-V VCC operation. The SN74LVC1G125 is a single line driver with a 3-state output. The output is disabled when the output-enable OE input is high. 低逻辑电平Logic Level - Low| 这个总线缓冲器闸极具有三态输出设计用于1.65-V到5.5 V的VCC操作。 SN74LVC1G125是一个单一的线路驱动器与3态输出。 当输出使能（OE）输入为高电平，输出被禁止。 高逻辑电平Logic Level - High| 传播延迟时间@Vcc，CLMax Propagation Delay @ V, Max CL| Description & Applications| 描述与应用|
电源电压DC -500 mV to 6.50 V
输出接口数 1
电路数 1
通道数 1
针脚数 5
位数 1
传送延迟时间 4.00 ns
逻辑门个数 1
输入数 1
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5

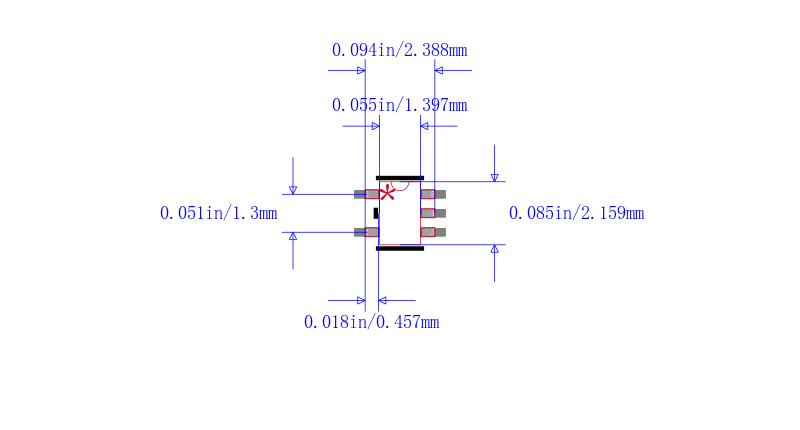

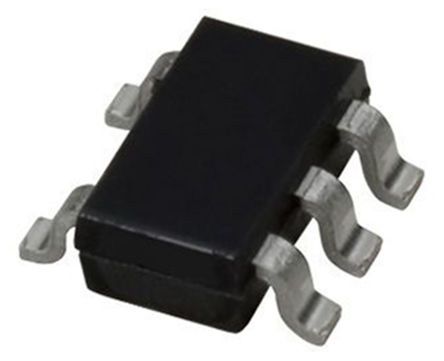

封装 SC-70-5
长度 2 mm
宽度 1.25 mm
高度 0.9 mm
封装 SC-70-5
工作温度 -40℃ ~ 125℃ TA
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 电机驱动与控制, 电源管理, 军用与航空, 通信与网络, 成像, 国防, 消费电子产品, 视频和目视
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN74LVC1G125DCKR TI 德州仪器 | 当前型号 | 当前型号 |
SN74LVC1G125DBVT 德州仪器 | 完全替代 | SN74LVC1G125DCKR和SN74LVC1G125DBVT的区别 |
74LVC1G125DCKRG4 德州仪器 | 完全替代 | SN74LVC1G125DCKR和74LVC1G125DCKRG4的区别 |
SN74LVC1G125DCKJ 德州仪器 | 完全替代 | SN74LVC1G125DCKR和SN74LVC1G125DCKJ的区别 |
