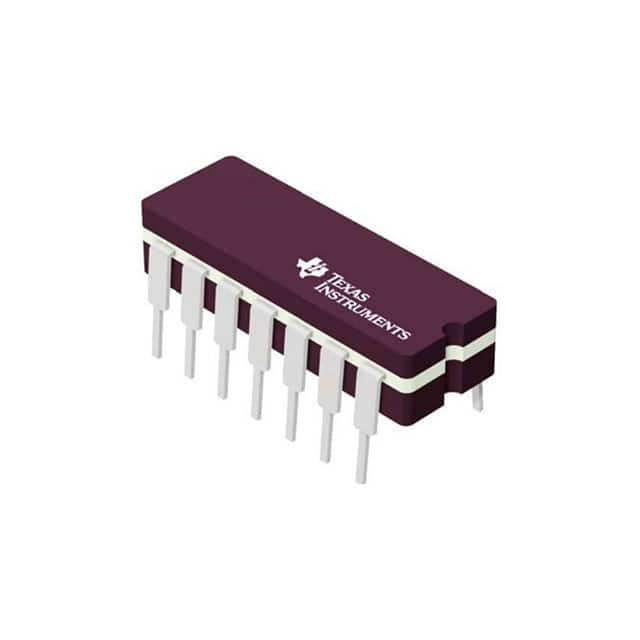

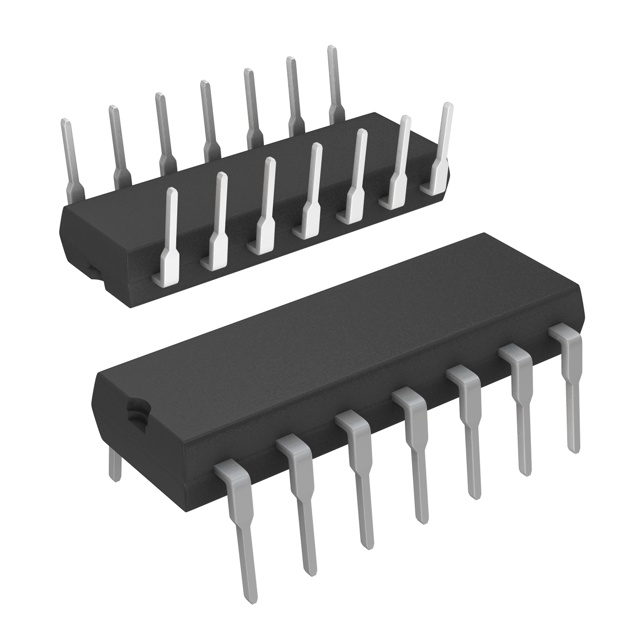

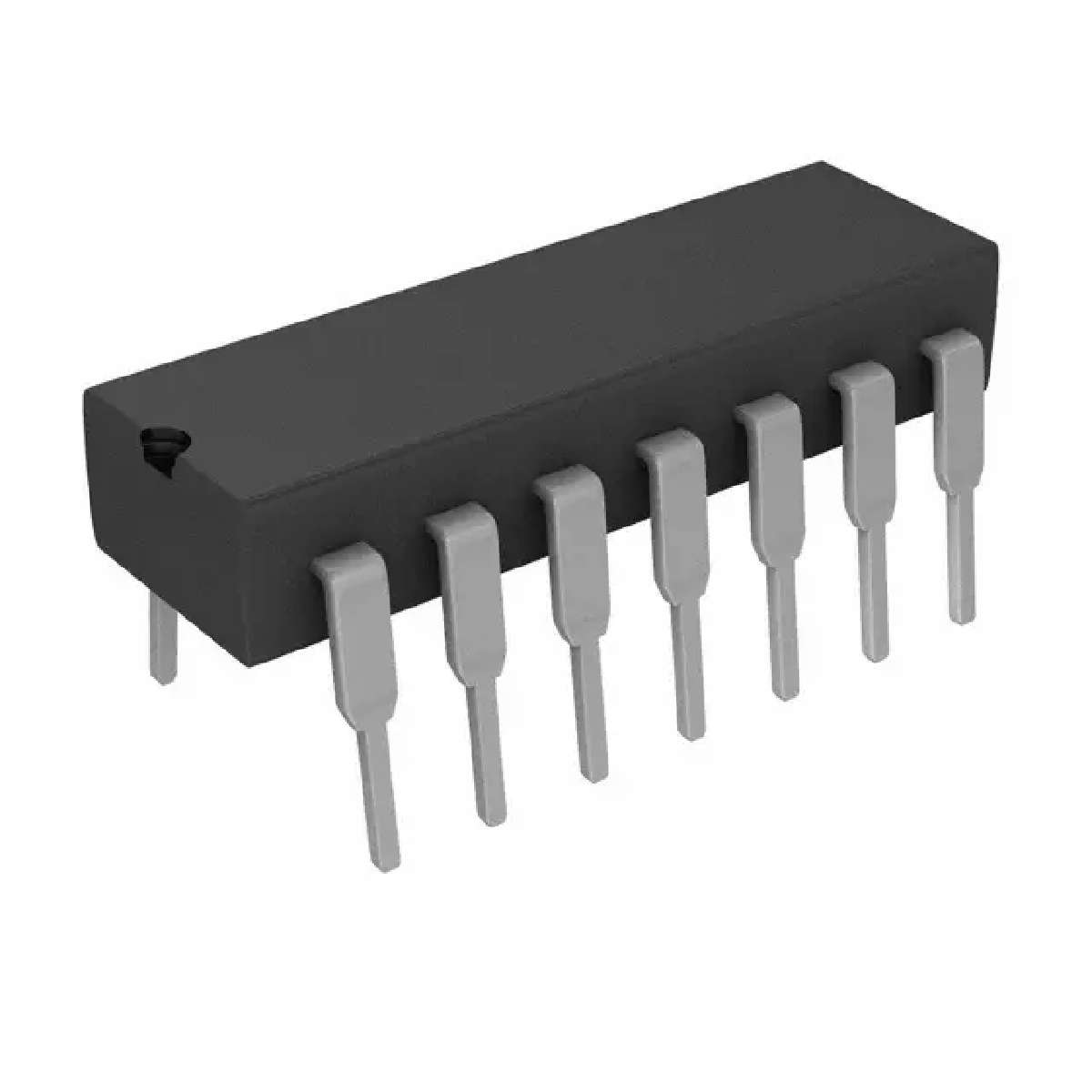

SN74HCT125N

SN74HCT125N图片1
SN74HCT125N图片2
SN74HCT125N图片3
SN74HCT125N图片4
SN74HCT125N图片5
SN74HCT125N图片6
SN74HCT125N图片7
SN74HCT125N图片8
SN74HCT125N图片9
SN74HCT125N图片10
SN74HCT125N图片11
SN74HCT125N图片12
SN74HCT125N图片13
SN74HCT125N概述

具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

The is a quadruple Bus Buffer Gate features independent line drivers with 3-state outputs. Each output is disabled when the associated output-enable OE\ input is high. To ensure the high-impedance state during power up or power down, OE\ should be tied to VCC through a pull-up resistor and the minimum value of the resistor is determined by the current-sinking capability of the driver.

.
Inputs are TTL-voltage compatible
.
High-current 3-state outputs drive bus lines or buffer memory address registers
.
High-current outputs drive up to 15 LSTTL loads
.
80µA maximum ICC low power consumption
.
12ns typical Propagation delay tpd
.
±6mA Output drive at 5V
.
1µA maximum Low input current
SN74HCT125N中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 4

电路数 4

通道数 4

针脚数 14

位数 4

传送延迟时间 30.0 ns

电压波节 5.00 V

输出电流驱动 -1.00 mA

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

封装 DIP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, 自动化与过程控制, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN74HCT125N引脚图与封装图

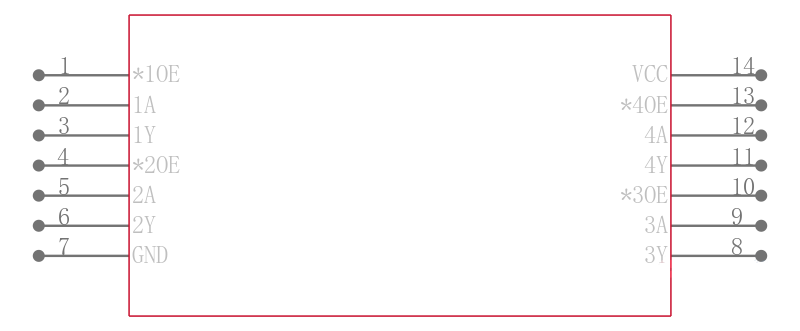

SN74HCT125N引脚图

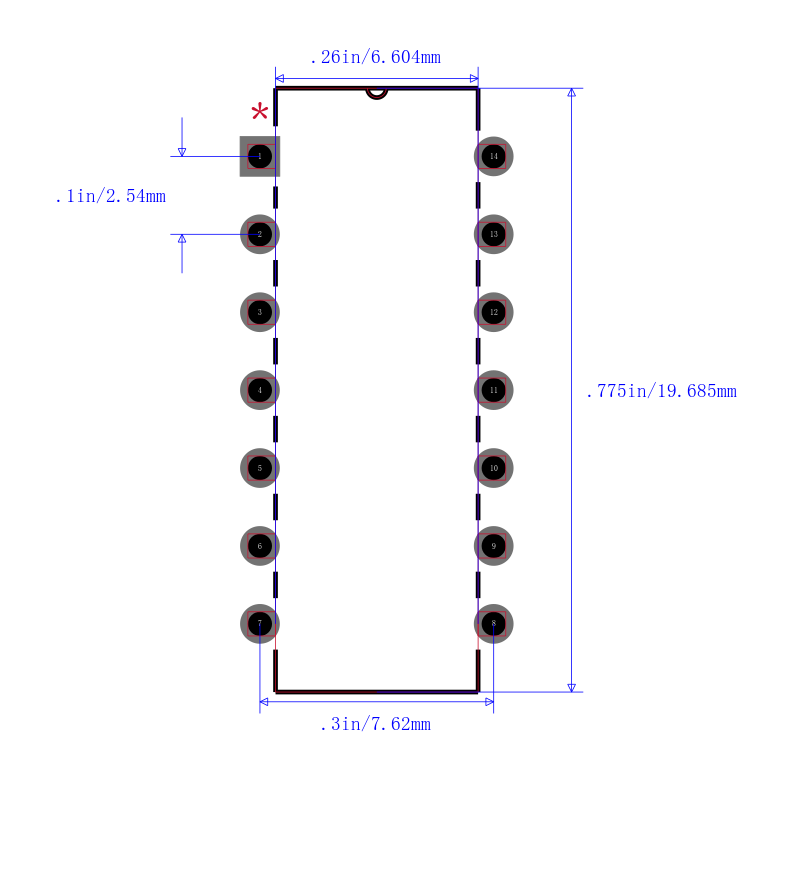

SN74HCT125N封装图

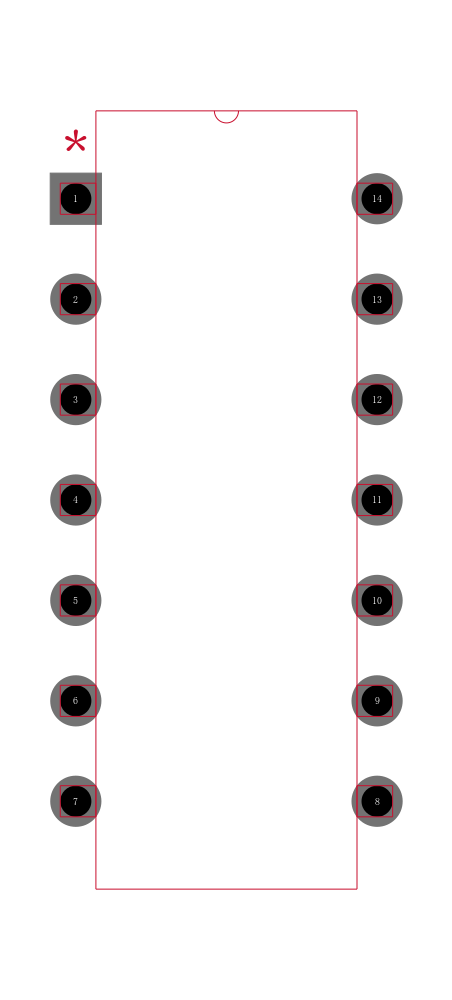

SN74HCT125N封装焊盘图
在线购买SN74HCT125N
型号: SN74HCT125N
制造商: TI 德州仪器
描述:具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS
替代型号SN74HCT125N
型号/品牌 代替类型 替代型号对比

SN74HCT125N

TI 德州仪器

当前型号

当前型号

SN74HCT125NE4

德州仪器

完全替代

SN74HCT125N和SN74HCT125NE4的区别

CD74HCT125E

德州仪器

类似代替

SN74HCT125N和CD74HCT125E的区别

CD74HCT125EE4

德州仪器

类似代替

SN74HCT125N和CD74HCT125EE4的区别
