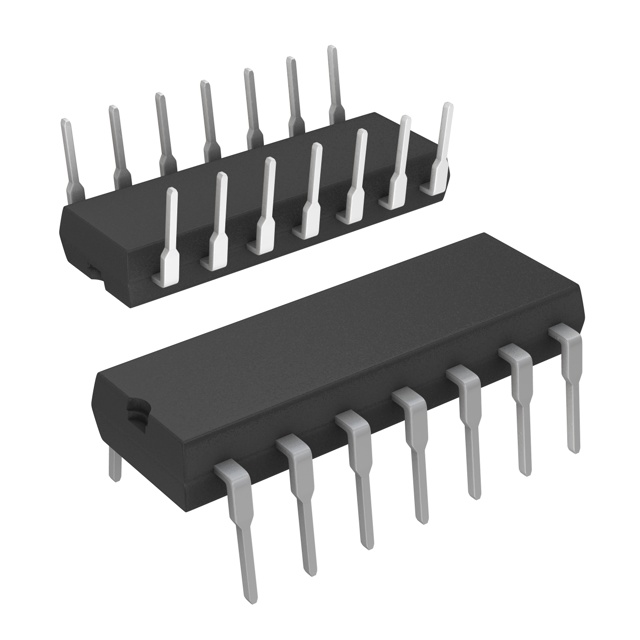

SN74HC125N图片1
SN74HC125N图片2
SN74HC125N图片3
SN74HC125N图片4
SN74HC125N图片5
SN74HC125N图片6
SN74HC125N图片7
SN74HC125N图片8
SN74HC125N图片9
SN74HC125N图片10
SN74HC125N图片11
SN74HC125N图片12
SN74HC125N图片13
SN74HC125N图片14
SN74HC125N图片15
SN74HC125N图片16
SN74HC125N图片17
SN74HC125N图片18
SN74HC125N图片19
SN74HC125N图片20
SN74HC125N概述

具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

The is a quadruple Bus Buffer Gate features independent line drivers with 3-state outputs. It is designed for 2 to 6V VCC operation. Each output is disabled when the associated output-enable OE input is high. To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pull-up resistor and the minimum value of the resistor is determined by the current-sinking capability of the driver.

.
High-current 3-state outputs interface directly with system bus or can drive up to 15 LSTTL loads
.
80µA maximum ICC low power consumption
.
11ns typical Propagation delay tpd
.
±6mA Output drive at 5V
.
1µA maximum Low input current
SN74HC125N中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 4

输出电流 7.8 mA

电路数 4

通道数 4

针脚数 14

位数 4

传送延迟时间 26.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

输出电流Max 5.2 mA

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

封装 DIP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Each

制造应用 工业, 测试与测量, 计量, 通信与网络, 消费电子产品, 信号处理, 建筑自动化, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 EAR99

数据手册

SN74HC125N引脚图与封装图
SN74HC125N引脚图
SN74HC125N封装图
SN74HC125N封装焊盘图
在线购买SN74HC125N
型号: SN74HC125N
制造商: TI 德州仪器
描述:具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS
替代型号SN74HC125N
型号/品牌 代替类型 替代型号对比

SN74HC125N

TI 德州仪器

当前型号

当前型号

SN74HC125NE4

德州仪器

完全替代

SN74HC125N和SN74HC125NE4的区别

SN74HC125D

德州仪器

类似代替

SN74HC125N和SN74HC125D的区别

CD74HC125E

德州仪器

类似代替

SN74HC125N和CD74HC125E的区别
