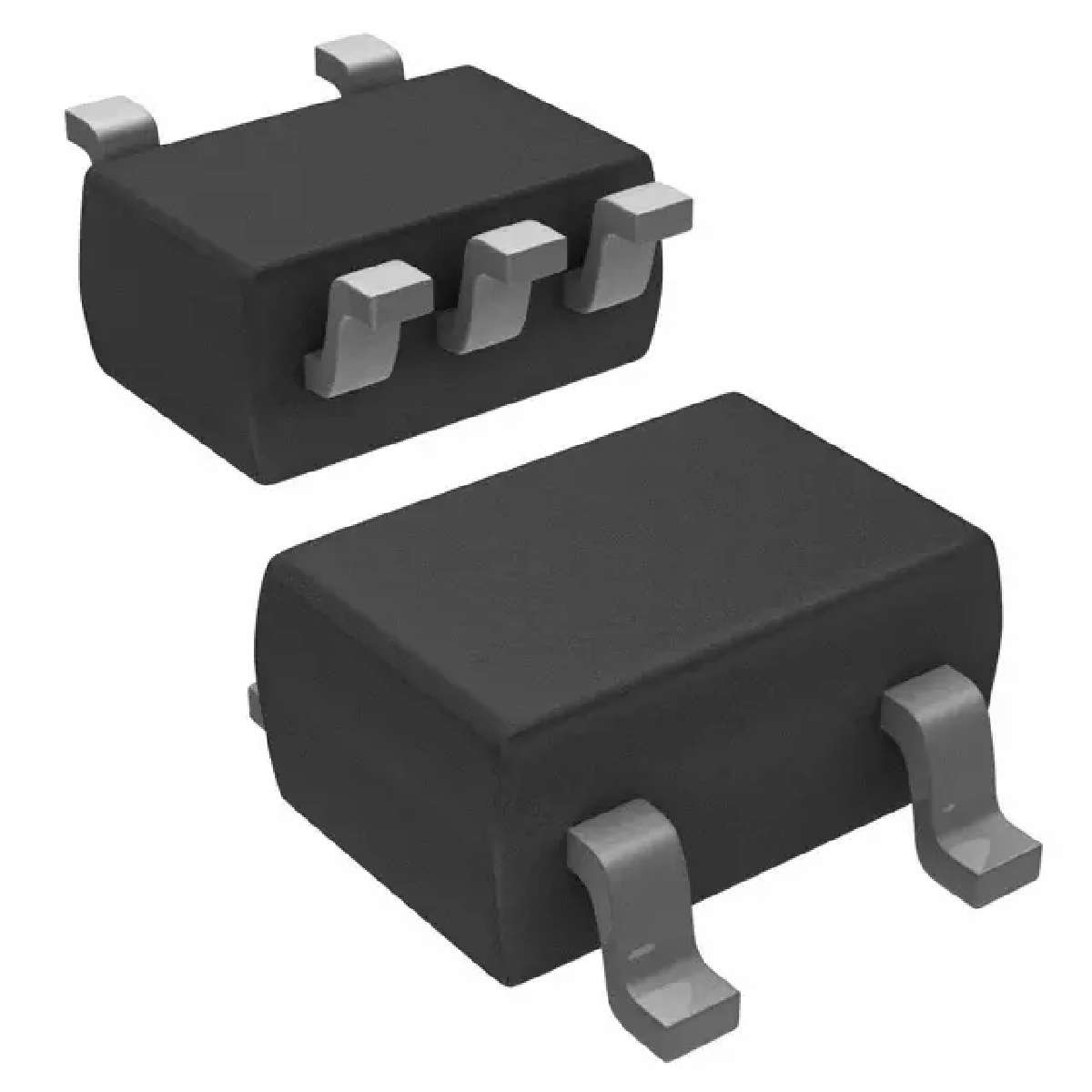

SN74LVC1G126DCKT图片1
SN74LVC1G126DCKT图片2

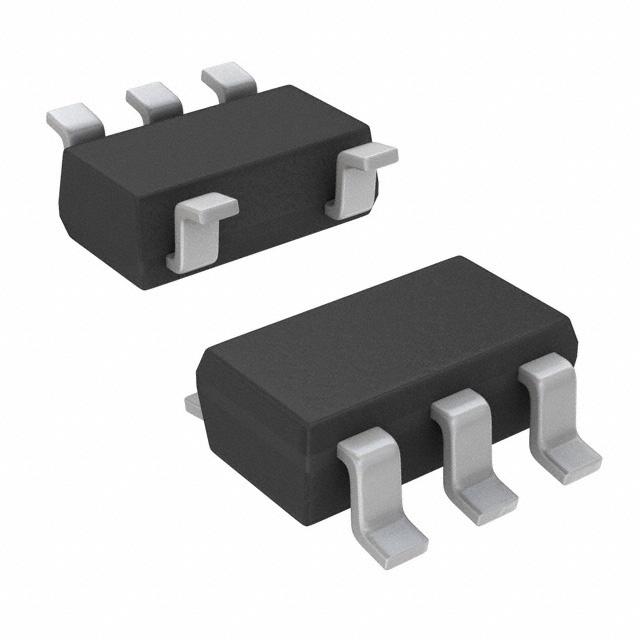

SN74LVC1G126DCKT图片3
SN74LVC1G126DCKT图片4
SN74LVC1G126DCKT图片5
SN74LVC1G126DCKT图片6
SN74LVC1G126DCKT图片7
SN74LVC1G126DCKT图片8

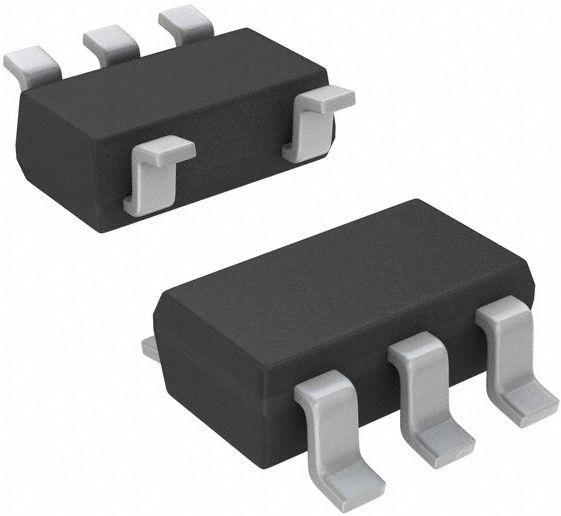

SN74LVC1G126DCKT图片9
SN74LVC1G126DCKT图片10
SN74LVC1G126DCKT图片11

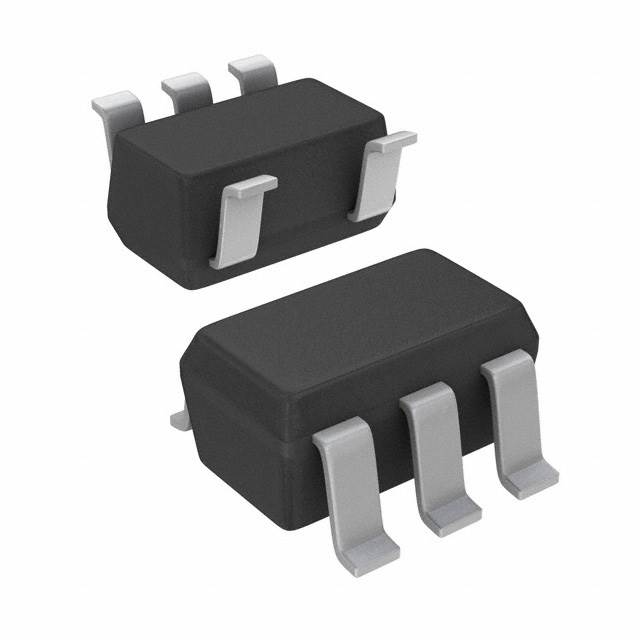

SN74LVC1G126DCKT图片12
SN74LVC1G126DCKT图片13
SN74LVC1G126DCKT图片14
SN74LVC1G126DCKT概述

具有三态输出单总线缓冲器门 SINGLE BUS BUFFER GATE WITH 3-STATE OUTPUT

Leading the input to the transmission line this buffer and line driver by Texas Instruments will amplify digital and analog signals. With a 3-state output, this is power management at its best. This line driver has an operating temperature range of -40 °C to 125 °C. In order to ensure safe delivery and enable quick mounting of this component after delivery, it will be encased in tape and reel packaging during shipment. It has 1 channels per chip. This non-inverting device has a typical operating supply voltage of 1.8|2.5|3.3|5 V. Its minimum operating supply voltage of 1.65 V, while its maximum is 5.5 V.

SN74LVC1G126DCKT中文资料参数规格
技术参数

电源电压DC 1.65V min

输出接口数 1

通道数 1

针脚数 5

位数 1

传送延迟时间 4.00 ns

逻辑门个数 1

输出电流驱动 -1.00 mA

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN74LVC1G126DCKT引脚图与封装图
SN74LVC1G126DCKT引脚图
SN74LVC1G126DCKT封装图

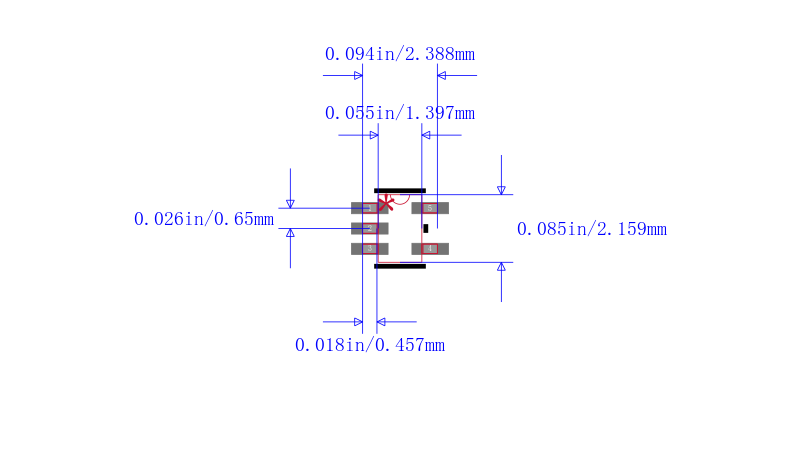

SN74LVC1G126DCKT封装焊盘图
在线购买SN74LVC1G126DCKT
型号: SN74LVC1G126DCKT
制造商: TI 德州仪器
描述:具有三态输出单总线缓冲器门 SINGLE BUS BUFFER GATE WITH 3-STATE OUTPUT
替代型号SN74LVC1G126DCKT
型号/品牌 代替类型 替代型号对比

SN74LVC1G126DCKT

TI 德州仪器

当前型号

当前型号

SN74LVC1G126DBVT

德州仪器

完全替代

SN74LVC1G126DCKT和SN74LVC1G126DBVT的区别

CLVC1G126IDCKREP

德州仪器

完全替代

SN74LVC1G126DCKT和CLVC1G126IDCKREP的区别

74LVC1G126DBVTG4

德州仪器

完全替代

SN74LVC1G126DCKT和74LVC1G126DBVTG4的区别
