74LS 系列反相器和缓冲器,德州仪器德州仪器的 74LS 系列低功率肖特基逻辑集 IC 的一系列反相器和缓冲器。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。### 74LS 系列
74LS 系列反相器和缓冲器,
德州仪器的 74LS 系列低功率肖特基逻辑集 IC 的一系列反相器和缓冲器。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。
得捷:
IC BUF NON-INVERT 5.25V 20DIP
欧时:
74LS 系列反相器和缓冲器,德州仪器德州仪器的 74LS 系列低功率肖特基逻辑集 IC 的一系列反相器和缓冲器。 74LS 系列使用双极接线技术,耦合了肖特基二极管夹,以实现与原始 74TTL 系列等同的工作速度,但是其功耗更低。### 74LS 系列
立创商城:

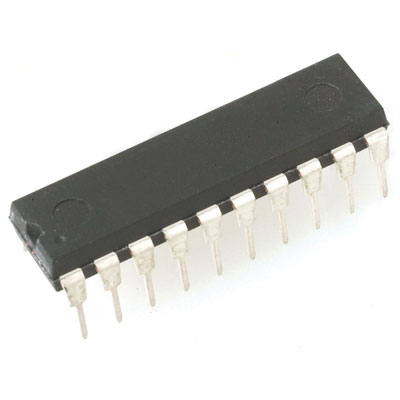

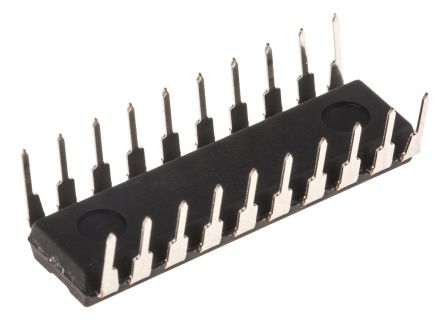

SN74LS244N
德州仪器TI:
8-ch, 4.75-V to 5.25-V bipolar buffers with 3-state outputs
贸泽:
缓冲器和线路驱动器 Tri-State Octal
艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin PDIP Tube
安富利:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin PDIP Tube
Chip1Stop:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin PDIP Tube
TME:
IC: digital; 3-state, buffer, line driver; Channels:8; THT; DIP20
Verical:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin PDIP Tube
力源芯城:
具有三态输出的八路缓冲器和线路驱动器
DeviceMart:
IC BUFF/DVR TRI-ST DUAL 20DIP
Win Source:
IC BUFF/DVR TRI-ST DUAL 20DIP
数字逻辑电平 TTL
电源电压DC 4.75V ~ 5.25V
输出接口数 8
供电电流 100 µA
电路数 8
通道数 8
针脚数 20
位数 8
传送延迟时间 18.0 ns
电压波节 5.00 V
静态电流 27 mA
输出电流驱动 -625 µA
输入数 8
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
安装方式 Through Hole
引脚数 20
封装 DIP-20
长度 24.33 mm
宽度 6.35 mm
高度 4.57 mm
封装 DIP-20
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
制造应用 时钟与计时, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
SN74LS244N TI 德州仪器 | 当前型号 | 当前型号 |
SN74LS244DW 德州仪器 | 类似代替 | SN74LS244N和SN74LS244DW的区别 |
SN74LS244NE4 德州仪器 | 类似代替 | SN74LS244N和SN74LS244NE4的区别 |
JM38510/32403SRA 德州仪器 | 功能相似 | SN74LS244N和JM38510/32403SRA的区别 |
