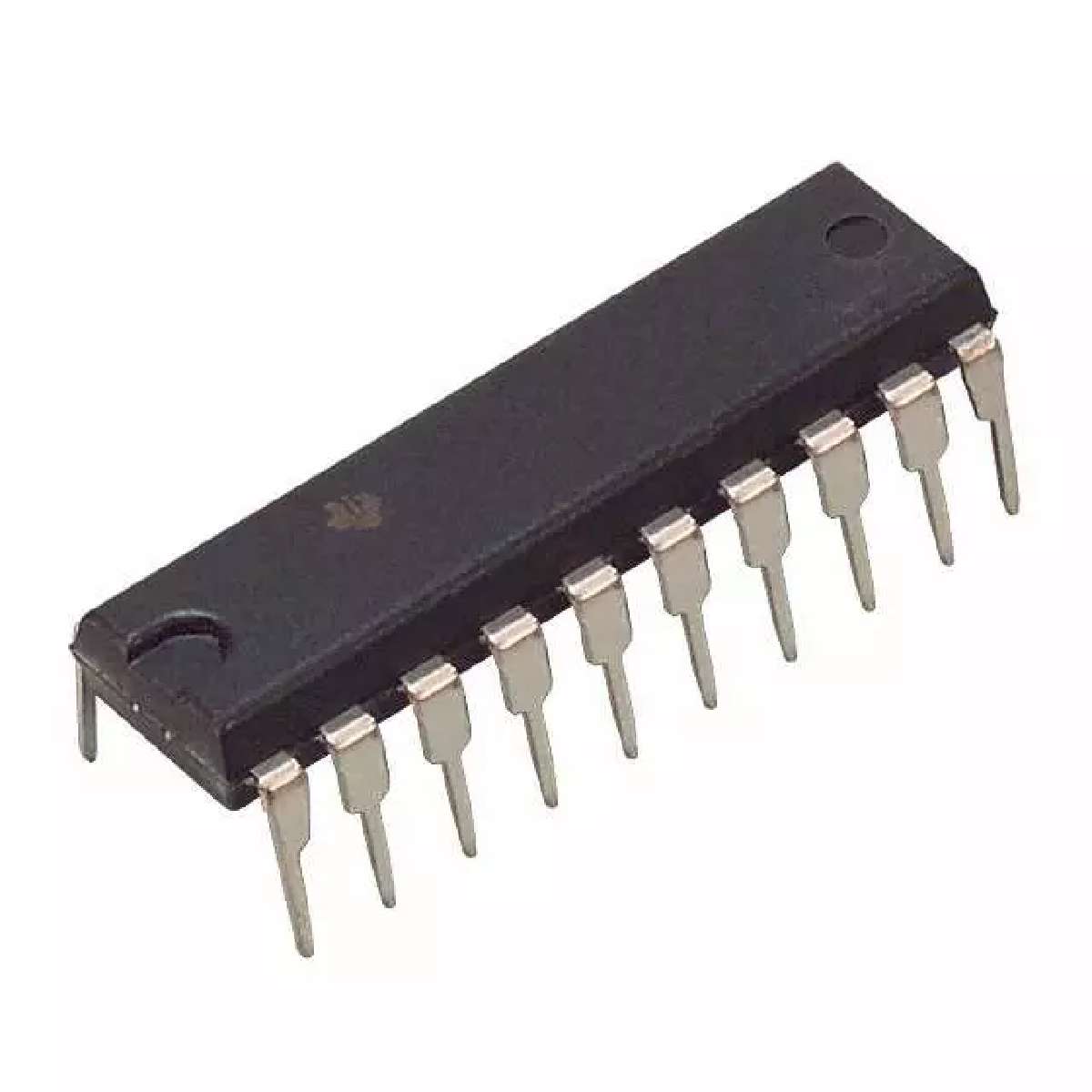

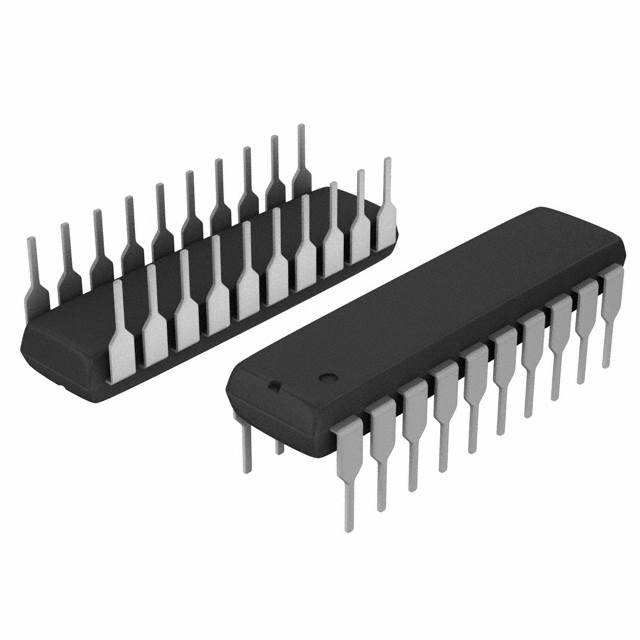

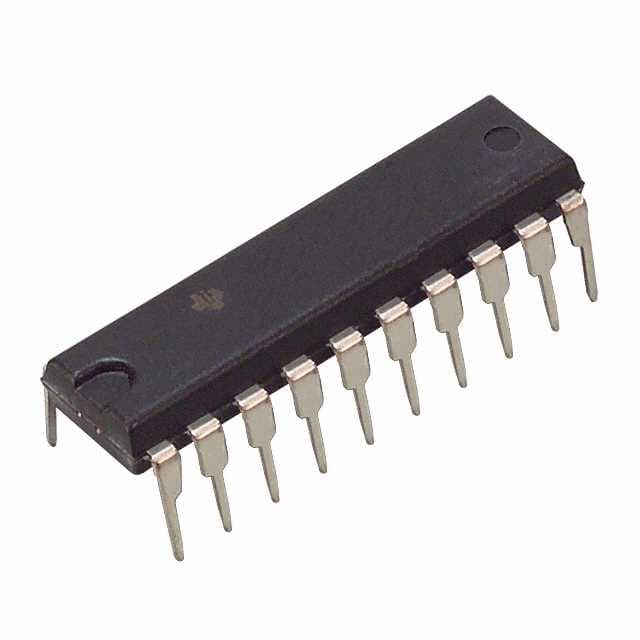

SN74LS540N概述

八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

The is an octal Buffer/Line Driver with 3-state outputs. It is designed to have the performance of the popular SN74LS240 series and at the same time, offers a pin-out having the inputs and outputs. This arrangement greatly enhances printed circuit board layout. The 3-state control gate is a 2-input NOR such that if either G1\ or G2\ are high, all eight outputs are in the high-impedance state. The SN74LS540 is characterized for operation from 0 to 70°C.

.
Offers inverting data at the outputs
.
PNP Inputs reduce DC loading
.
Hysteresis at inputs improves noise margins
.
Data flow-thru pin-out
.
3-state Outputs drive bus lines or buffer memory address registers
SN74LS540N中文资料参数规格
技术参数

数字逻辑电平 TTL

电源电压DC 4.75V ~ 5.25V

输出接口数 8

供电电流 13.0 mA

电路数 1

通道数 8

针脚数 20

位数 8

传送延迟时间 15.0 ns

电压波节 5.00 V

静态电流 24.0 mA

输出电流驱动 -625 µA

输入数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Through Hole

引脚数 20

封装 PDIP-20

外形尺寸

长度 24.33 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, 自动化与过程控制, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

SN74LS540N引脚图与封装图
SN74LS540N引脚图
SN74LS540N封装图

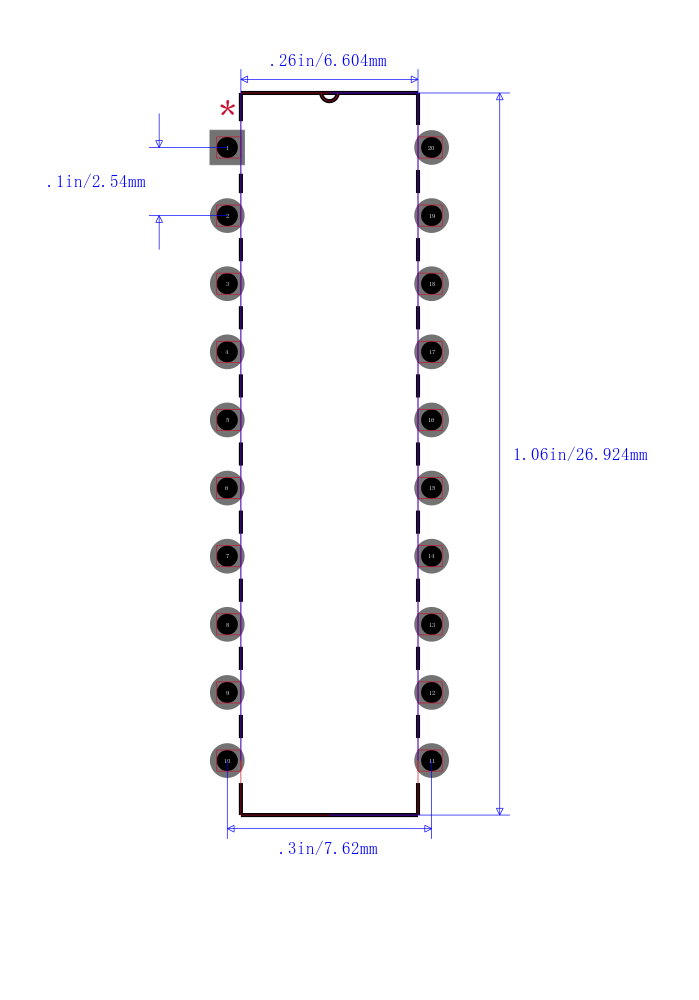

SN74LS540N封装焊盘图
在线购买SN74LS540N
型号: SN74LS540N
制造商: TI 德州仪器
描述:八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS
替代型号SN74LS540N
型号/品牌 代替类型 替代型号对比

SN74LS540N

TI 德州仪器

当前型号

当前型号

SN74LS540NE4

德州仪器

完全替代

SN74LS540N和SN74LS540NE4的区别

CD74HCT540E

德州仪器

类似代替

SN74LS540N和CD74HCT540E的区别

SN74HCT540DW

德州仪器

功能相似

SN74LS540N和SN74HCT540DW的区别
