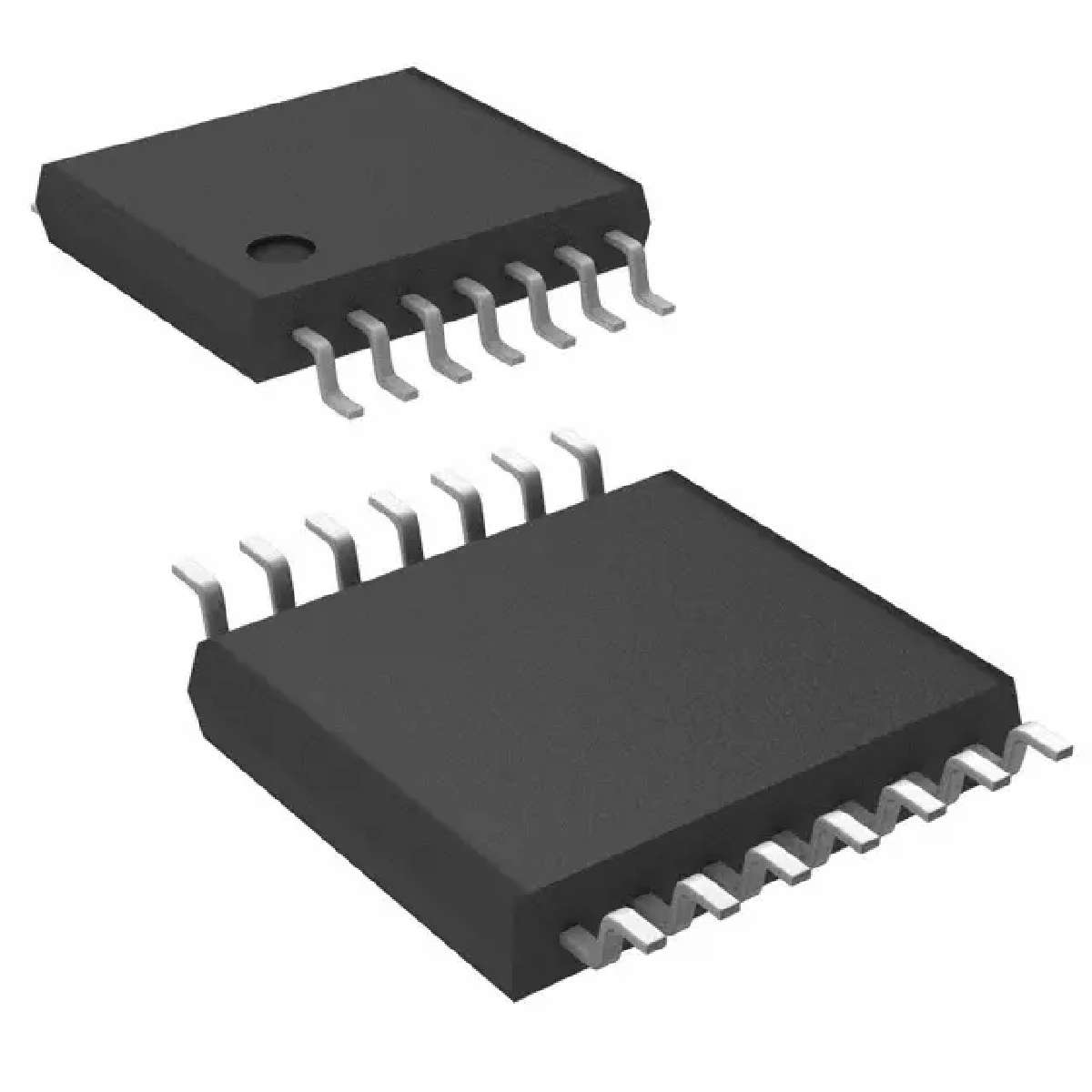

SN74LVC125APWRG3图片1
SN74LVC125APWRG3图片2
SN74LVC125APWRG3图片3
SN74LVC125APWRG3图片4
SN74LVC125APWRG3图片5
SN74LVC125APWRG3图片6
SN74LVC125APWRG3图片7
SN74LVC125APWRG3图片8
SN74LVC125APWRG3图片9
SN74LVC125APWRG3图片10
SN74LVC125APWRG3图片11
SN74LVC125APWRG3图片12
SN74LVC125APWRG3图片13
SN74LVC125APWRG3图片14
SN74LVC125APWRG3概述

缓冲器和线路驱动器 Quad Bus Buffer Gate

DESCRIPON

This quadruple bus buffer gate is designed for 1.65-V to 3.6-V VCC operation.

FEATURES

• Operates From 1.65 V to 3.6 V

• Specified From –40°C to 85°C and –40°C to 125°C

• Inputs Accept Voltages to 5.5 V

• Max tpd of 4.8 ns at 3.3 V

• Typical VOLP Output Ground Bounce <0.8 V at VCC = 3.3 V, TA= 25°C

• Typical VOHV Output VOH Undershoot >2 V at VCC = 3.3 V, TA= 25°C

• Latch-Up Performance Exceeds 250 mA Per JESD 17

• ESD Protection Exceeds JESD 22

– 2000-V Human-Body Model A114-A

– 200-V Machine Model A115-A

– 1000-V Charged-Device Model C101

SN74LVC125APWRG3中文资料参数规格
技术参数

电源电压DC 1.65V ~ 3.60V

输出接口数 4

通道数 4

位数 4

传送延迟时间 4.80 ns

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

耗散功率 500 mW

输出电流驱动 -1.00 mA

输入数 4

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 500 mW

电源电压 1.65V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74LVC125APWRG3引脚图与封装图
SN74LVC125APWRG3引脚图
SN74LVC125APWRG3封装图
SN74LVC125APWRG3封装焊盘图
