SN74HCT244QPWRG4Q1参数规格_中文资料_数据手册PDF

SN74HCT244QPWRG4Q1概述

八路缓冲器和线路驱动器，具有三态输出 OCTAL BUFFER AND LINE DRIVER WITH 3-STATE OUTPUTS

缓冲器，非反向元件 4 位每元件三态 Output 20-TSSOP

得捷:
IC BUF NON-INVERT 5.5V 20TSSOP

立创商城:
SN74HCT244QPWRG4Q1

德州仪器TI:
Automotive 8-ch, 4.5-V to 5.5-V buffers with TTL-compatible CMOS inputs and 3-state outputs

贸泽:
Buffers & Line Drivers Octal Bfr And Line Drvr

艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS Automotive 20-Pin TSSOP T/R

安富利:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP T/R

SN74HCT244QPWRG4Q1中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

通道数 8

位数 8

传送延迟时间 38.0 ns

电压波节 5.00 V

输出电流驱动 -1.00 mA

工作温度Max 125 ℃

工作温度Min 40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.6 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

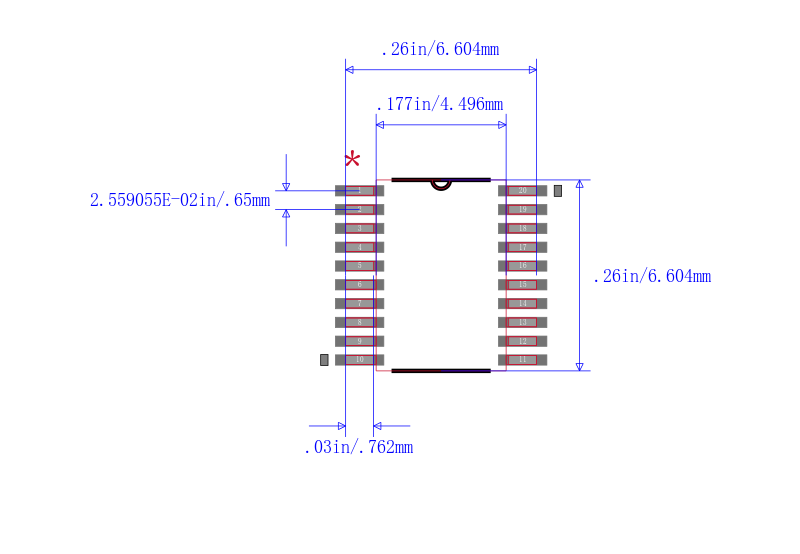

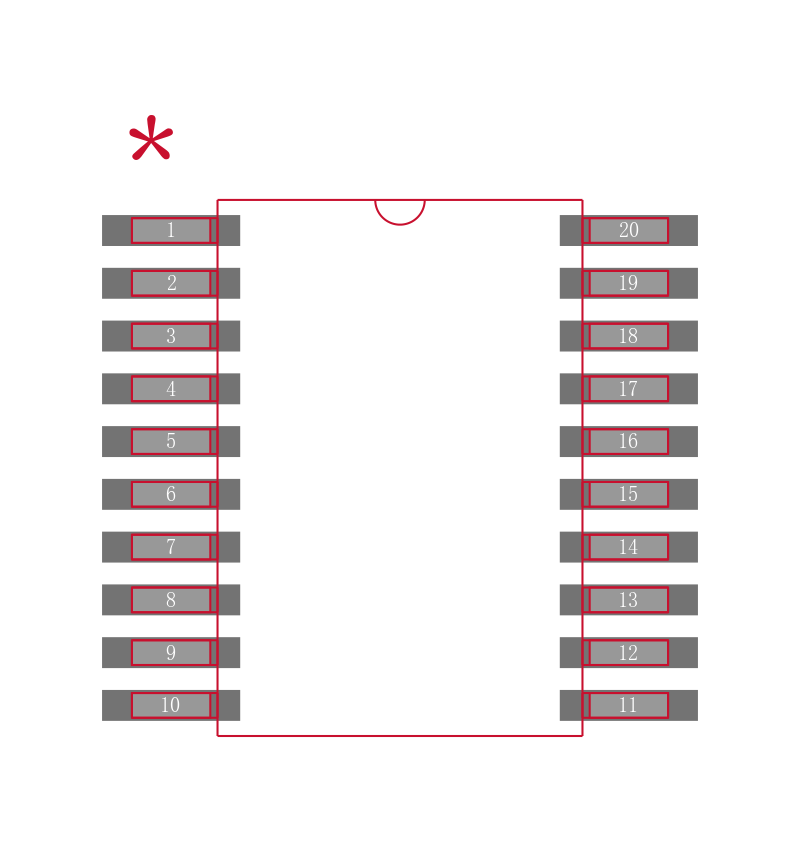

SN74HCT244QPWRG4Q1引脚图与封装图

在线购买SN74HCT244QPWRG4Q1

型号： SN74HCT244QPWRG4Q1

制造商： TI 德州仪器

描述：八路缓冲器和线路驱动器，具有三态输出 OCTAL BUFFER AND LINE DRIVER WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74HCT244QPWRG4Q1

型号/品牌	代替类型	替代型号对比
SN74HCT244QPWRG4Q1 TI 德州仪器	当前型号	当前型号
SN74HCT244PWR 德州仪器	类似代替	SN74HCT244QPWRG4Q1和SN74HCT244PWR的区别
SN74HCT244PW 德州仪器	类似代替	SN74HCT244QPWRG4Q1和SN74HCT244PW的区别
SN74HCT244PWT 德州仪器	类似代替	SN74HCT244QPWRG4Q1和SN74HCT244PWT的区别
