SN74LS241DWR概述

八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

缓冲器,非反向 元件 4 位每元件 三态 Output 20-SOIC


得捷:
IC BUF NON-INVERT 5.25V 20SOIC


立创商城:
SN74LS241DWR


德州仪器TI:
8-ch, 4.75-V to 5.25-V bipolar buffers with 3-state outputs


贸泽:
Buffers & Line Drivers Octal Buff/Line Drvr W/3-State Otpt


艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin SOIC T/R


安富利:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin SOIC T/R


Chip1Stop:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin SOIC T/R


Verical:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin SOIC T/R


Win Source:
IC BUFF/DVR TRI-ST DUAL 20SOIC


SN74LS241DWR中文资料参数规格
技术参数

电源电压DC 4.75V ~ 5.25V

输出接口数 8

通道数 8

位数 8

传送延迟时间 18.0 ns

电压波节 5.00 V

静态电流 27 mA

输出电流驱动 -625 µA

输入数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.75V ~ 5.25V

电源电压Max 5.25 V

电源电压Min 4.75 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74LS241DWR引脚图与封装图

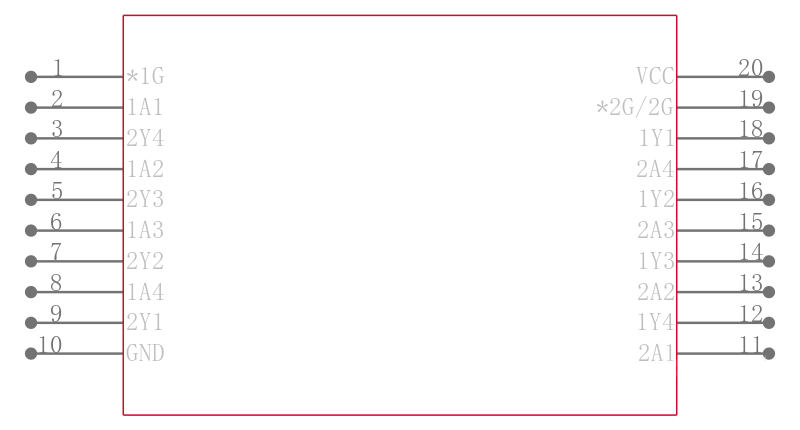

SN74LS241DWR引脚图
SN74LS241DWR封装图
SN74LS241DWR封装焊盘图
在线购买SN74LS241DWR
型号: SN74LS241DWR
制造商: TI 德州仪器
描述:八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS
替代型号SN74LS241DWR
型号/品牌 代替类型 替代型号对比

SN74LS241DWR

TI 德州仪器

当前型号

当前型号

SN74LS241NSR

德州仪器

完全替代

SN74LS241DWR和SN74LS241NSR的区别

SN74LS241NSRG4

德州仪器

完全替代

SN74LS241DWR和SN74LS241NSRG4的区别

SN74LS241DWE4

德州仪器

完全替代

SN74LS241DWR和SN74LS241DWE4的区别
