SN74LVCH16244ADGVR

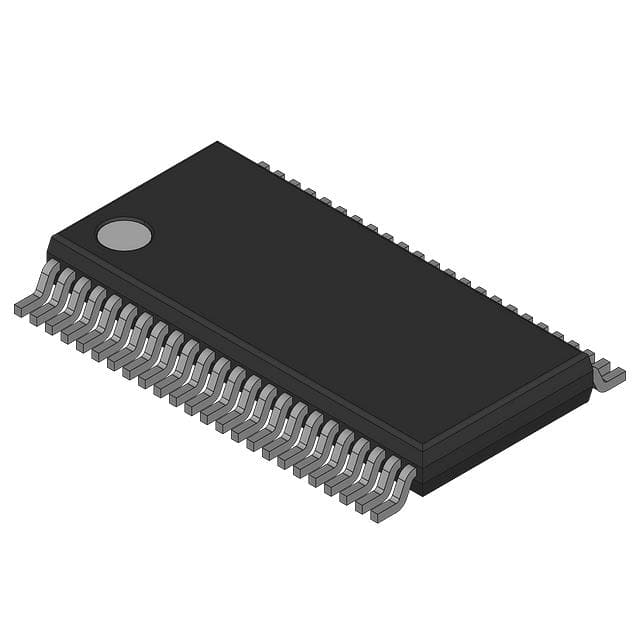

SN74LVCH16244ADGVR图片1

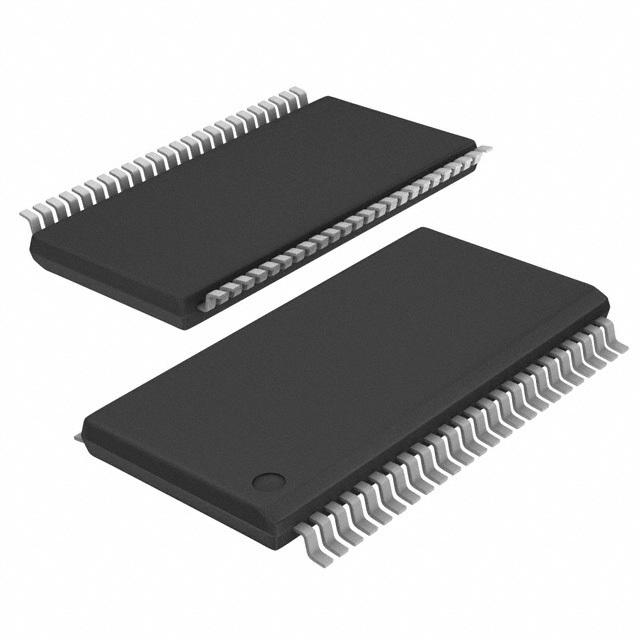

SN74LVCH16244ADGVR图片2
SN74LVCH16244ADGVR图片3
SN74LVCH16244ADGVR图片4
SN74LVCH16244ADGVR图片5
SN74LVCH16244ADGVR图片6
SN74LVCH16244ADGVR图片7
SN74LVCH16244ADGVR图片8
SN74LVCH16244ADGVR图片9
SN74LVCH16244ADGVR图片10
SN74LVCH16244ADGVR图片11
SN74LVCH16244ADGVR概述

16位缓冲器/驱动器,具有三态输出 16-BIT BUFFER/DRIVER WITH 3-STATE OUTPUTS

缓冲器,非反向 4 元件 4 位每元件 三态 Output 48-TVSOP


得捷:
IC BUF NON-INVERT 3.6V 48TVSOP


立创商城:
SN74LVCH16244ADGVR


德州仪器TI:
16-ch, 1.65-V to 3.6-V buffers with bus-hold and 3-state outputs


贸泽:
缓冲器和线路驱动器 Tri-State 16-Bit


艾睿:
Buffer/Line Driver 16-CH Non-Inverting 3-ST CMOS 48-Pin TVSOP T/R


安富利:
Buffer/Line Driver 16-CH Non-Inverting 3-ST CMOS 48-Pin TVSOP T/R


Chip1Stop:
Buffer/Line Driver 16-CH Non-Inverting 3-ST CMOS 48-Pin TVSOP T/R


Verical:
Buffer/Line Driver 16-CH Non-Inverting 3-ST CMOS 48-Pin TVSOP T/R


Win Source:
IC BUFF/DVR TRI-ST 16BIT 48TVSOP


SN74LVCH16244ADGVR中文资料参数规格
技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 16

通道数 16

位数 16

传送延迟时间 5.20 ns

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输出电流驱动 -1.00 mA

输入数 16

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 TVSOP-48

外形尺寸

长度 9.7 mm

宽度 4.4 mm

高度 1.05 mm

封装 TVSOP-48

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

SN74LVCH16244ADGVR引脚图与封装图
SN74LVCH16244ADGVR引脚图
SN74LVCH16244ADGVR封装焊盘图
在线购买SN74LVCH16244ADGVR
型号: SN74LVCH16244ADGVR
制造商: TI 德州仪器
描述:16位缓冲器/驱动器,具有三态输出 16-BIT BUFFER/DRIVER WITH 3-STATE OUTPUTS
替代型号SN74LVCH16244ADGVR
型号/品牌 代替类型 替代型号对比

SN74LVCH16244ADGVR

TI 德州仪器

当前型号

当前型号

74LVCH16244ADGVRE4

德州仪器

完全替代

SN74LVCH16244ADGVR和74LVCH16244ADGVRE4的区别

74LVCH16244ADGVRG4

德州仪器

功能相似

SN74LVCH16244ADGVR和74LVCH16244ADGVRG4的区别

74LVC16244ADGG@118

恩智浦

功能相似

SN74LVCH16244ADGVR和74LVC16244ADGG@118的区别
